O que é uma Unidade Pan Tilt e Quais São Suas Principais Especificações?

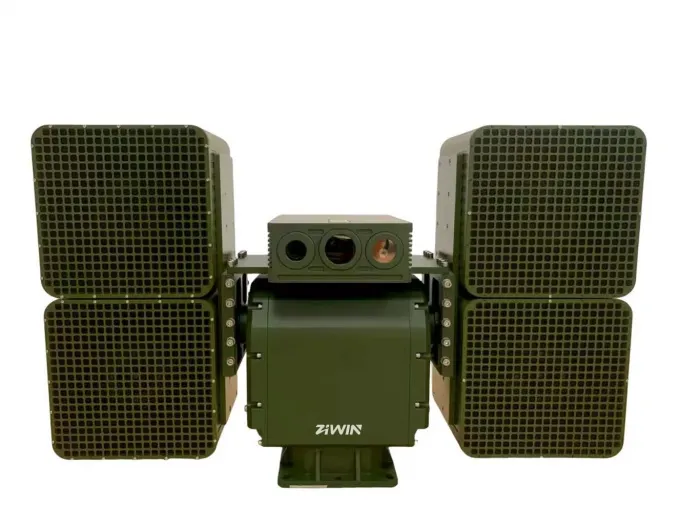

Uma unidade pan tilt (PTU) é uma plataforma de suporte acionada por motor que permite que o equipamento montado gire horizontalmente e incline verticalmente.

As unidades pan tilt são amplamente utilizadas para suportar e controlar a direção de câmeras de vigilância, sistemas de radar, antenas e alto-falantes de alta potência. Com o avanço da tecnologia, suas aplicações se expandiram da montagem de câmeras e transmissão de sinais analógicos e de rede para a transmissão de sinais de radiofrequência (RF) de alta frequência e fornecimento de energia elétrica de alta potência para cargas montadas.

Com base na capacidade de carga, velocidade de controle, precisão de posicionamento e ambiente operacional, as unidades pan tilt estão disponíveis em configurações de serviço leve, médio e pesado, bem como em modelos de baixa velocidade, alta velocidade e alta precisão, para atender aos requisitos de montagem de equipamentos e controle de movimento em diferentes aplicações.

Uma unidade pan tilt consiste principalmente em uma estrutura mecânica, um sistema de motor, um sistema de controle e componentes auxiliares. Esses componentes trabalham juntos para atender ao controle preciso de movimento.

A estrutura mecânica é feita de liga de alumínio fundido de alta resistência para garantir estabilidade e resistência ao vento em ambientes severos. Com base no arranjo de montagem da carga útil, a unidade pan tilt pode ser classificada como montada no topo ou montada lateralmente (tipo T ou tipo U). Os projetos montados no topo têm estrutura simples, mas centro de gravidade mais alto. Os projetos montados lateralmente oferecem maior estabilidade e centro de gravidade mais baixo, permitindo suportar cargas úteis mais pesadas.

O sistema de acionamento é fundamental para o controle preciso de movimento. Os mecanismos de acionamento comuns têm diferentes especialidades:

• Acionamento por engrenagem sem-fim: Oferece alta razão de redução, estrutura compacta e forte capacidade de autotravamento. Geralmente é usado em unidades pan tilt de serviço pesado e para ambientes externos para ajudar a evitar que a carga útil escorregue para baixo durante uma interrupção de energia.

• Acionamento por engrenagem harmônica: Transmite movimento através da deformação elástica de uma engrenagem flexível. Suas vantagens incluem tamanho compacto, baixo peso, alta precisão de transmissão e folga zero. É amplamente utilizado em unidades pan tilt de alta precisão e alta velocidade.

• Acionamento por engrenagem convencional: Apresenta estrutura simples e alta eficiência de transmissão. No entanto, é pouco eficaz em comparação com um acionamento por engrenagem sem-fim para alcançar grandes razões de redução e autotravamento, sendo usado principalmente em unidades pan tilt de serviço leve.

O sistema de controle inclui circuitos de acionamento do motor, codificadores e um microprocessador. As unidades pan tilt modernas geralmente usam motores CC sem escovas com algoritmos de controle em malha fechada para proporcionar ajuste de velocidade sem etapas e regulação precisa de velocidade. Codificadores de posição absoluta de alta precisão fornecem feedback de posição angular em tempo real, retendo as informações de posição durante interrupções de energia para que a operação possa ser retomada quando a energia for restaurada.

Para atender a diferentes requisitos de aplicação, a unidade pan tilt é tipicamente equipada com anéis coletores elétricos para transmissão de sinal durante rotação contínua de 360°, dispositivos de pré-aquecimento para ambientes de baixa temperatura e circuitos de proteção contra raios e surtos.

As unidades pan tilt podem ser classificadas como leves, médias ou pesadas com base na sua capacidade máxima de carga.

• Unidades pan tilt leves: Pan tilt com menos de 15kg. São adequadas para pequenas câmeras integradas ou lentes de distância focal fixa e oferecem tamanho compacto e baixo custo.

• Unidades pan tilt de médio porte: Pan tilt com menos de 35kg. São adequadas para lentes zoom de médio porte e invólucros de proteção e são o tipo mais comum no mercado.

• Unidades pan tilt de grande porte: Suportam cargas de 30 kg ou mais de 100kg pan tilt. Utilizam estruturas metálicas robustas e motores de alto torque e são adequadas para equipamentos grandes, por exemplo: lentes teleobjetivas pesadas, sistemas de radar e telêmetros a laser.

• Unidades de eixo único: Fornecem rotação horizontal de 360° ou inclinação. Possuem estrutura simples e custo relativamente baixo.

• Unidades de eixo duplo: Fornecem tanto rotação horizontal quanto inclinação, permitindo posicionamento multidirecional com cobertura horizontal de 360°.

• Unidades pan tilt de montagem superior: A carga é montada no topo do pan tilt. Este arranjo é compacto, mas tem um centro de gravidade mais alto e requer maior torque do motor.

• Unidades pan tilt de montagem lateral: A carga é montada em qualquer lado da unidade em uma configuração tipo T ou centralmente em uma configuração tipo U. O centro de gravidade mais baixo melhora a estabilidade e reduz efetivamente o estresse mecânico causado pelo deslocamento da carga.

A capacidade de carga é o peso máximo que uma unidade pan tilt pode suportar sob condições operacionais nominais. Ao escolher uma unidade pan tilt, certifique-se de que tanto o peso total da carga quanto a altura do centro de gravidade permaneçam dentro dos limites especificados. Um fator de segurança de 1,3–1,5 é geralmente recomendado para evitar queima do motor ou danos estruturais causados por sobrecarga.

A precisão do pan tilt também é diferente, e normalmente a classificamos em resolução angular e repetibilidade. Os pan tilts padrão geralmente têm uma resolução angular de 0,01 graus, com precisão de posicionamento dentro de ±0,1 graus. Além disso, alguns pan tilts de alta precisão oferecem uma repetibilidade tão fina quanto ±0,01 graus, permitindo que retornem com precisão às posições predefinidas após movimentos rápidos.

As unidades de pan tilt de rotação completa normalmente proporcionam rotação horizontal contínua de 360°. A faixa de inclinação vertical geralmente fica entre −90° e +90°, dependendo do modelo. Quanto à velocidade de rotação, as unidades de pan tilt com acionamento por engrenagem sem-fim normalmente operam em velocidades mais baixas, mas aquelas com acionamentos harmônicos ou motores de acionamento direto oferecem velocidades mais altas. Algumas unidades podem atingir 200°/s ou mais. Combinadas com controle de velocidade sem escalonamento, essas unidades podem rastrear rapidamente objetos em movimento. A precisão de posicionamento também é uma medida fundamental da precisão de controle do pan tilt e inclui principalmente a resolução angular e a precisão de repetibilidade de posicionamento.

Em conclusão, a unidade de pan tilt é uma plataforma de carga útil, ela pode garantir ajuste, posicionamento e rastreamento. Ao escolhermos uma unidade de pan tilt, uma avaliação abrangente deve levar em conta as dimensões da carga útil, o peso, a altura do centro de gravidade, o método de montagem, a velocidade de rotação, a faixa de rotação e o ambiente de operação.
