Personalização de Unidade Pan Tilt de 100kg: Tecnologia Integrada de Anel Coletor de Alta Potência para Rotação Contínua de 360°

9 circuitos pass-through de 15A · Corrente combinada máxima de 135A · 5kW+ · Proteção IP66 · Precisão de ±0,1°

Visão Geral da Solução

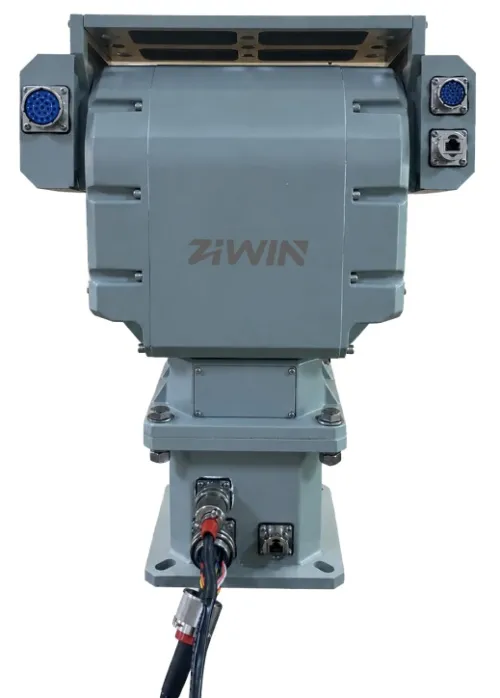

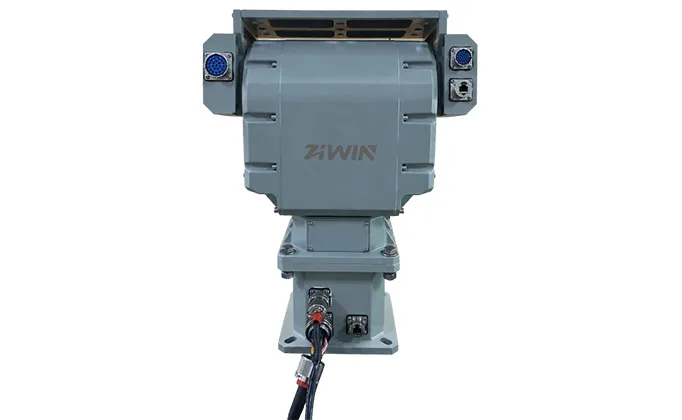

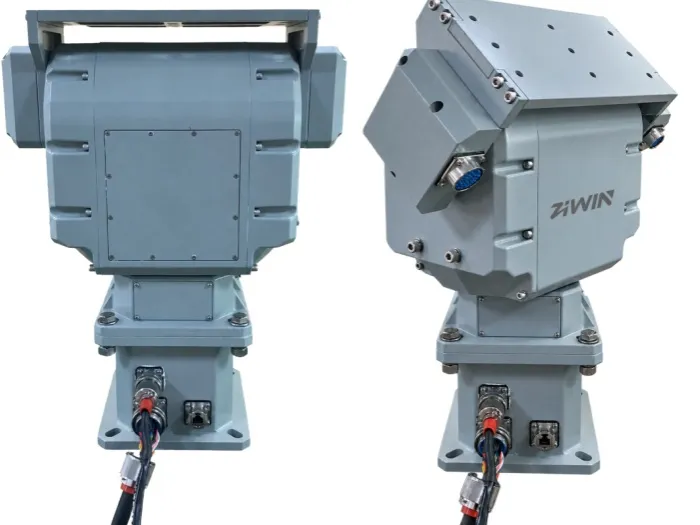

Em sistemas de radar, antenas direcionais e sistemas antidrone, as unidades pan tilt não apenas suportam cargas pesadas, mas também transmitem de forma confiável correntes elevadas, energia de controle e sinais de comunicação. Esta cabeça pan tilt robusta profundamente personalizada apresenta capacidade de carga montada no topo de 100kg, rotação horizontal contínua de 360° e faixa de inclinação limitada mecanicamente de −50° a +70°. As velocidades máximas de pan e tilt são 30°/s e 15°/s, respectivamente, com repetibilidade de posicionamento de ±0,1°. A unidade pan tilt oferece proteção IP66 e opera em temperaturas de −40°C a +65°C. Sua tecnologia integrada de anel coletor de alta potência incorpora nove conjuntos de circuitos pass-through positivos e negativos de 15A, alimentação do sistema de 28V DC, comunicação RS485 e quatro linhas de sinal pass-through, proporcionando interfaces claramente definidas para suporte de carga mecânica, transferência de energia durante a rotação e gerenciamento de cabos.

Especificações Principais

Atribuições dos Pinos do Cabo:

Com base na documentação de fiação da unidade pan tilt fornecida, o conector de alimentação principal utiliza nove pares de fios vermelho/preto. Pares positivo e negativo claramente definidos simplificam a montagem, a colocação em funcionamento e a manutenção em campo, além de ajudar a manter os circuitos de alta corrente e os sinais de comunicação organizados separadamente.

Por Que Uma Cabeça Pan Tilt de Serviço Pesado de 100kg Precisa de Tecnologia de Anel Coletor de Alta Potência?

Para uma plataforma rotativa com um pan tilt de 100kg, alcançar rotação de 360° é apenas um requisito básico. Igualmente crítico é a capacidade de fornecer energia estável ao equipamento de carga útil durante toda a rotação contínua. Mecanismos rotativos convencionais tipicamente suportam correntes de até 20A, enquanto esta unidade pan tilt ZIWIN extensivamente personalizada fornece canais de energia de passagem de 9 / 15A, entregando uma capacidade de corrente combinada máxima de 135A para atender requisitos de energia de corrente mais alta.

Em aplicações como varredura de radar, radiogoniometria de antena e rastreamento eletro-óptico antirradar de drones, o equipamento frequentemente requer rotação prolongada de vaivém ou contínua. Passar cabos de energia, controle e sinal diretamente através do eixo rotativo pode levar ao emaranhamento de cabos, tração, flexão excessiva e estresse nos conectores. A tecnologia de anel coletor de alta potência é uma conexão elétrica confiável entre os componentes estacionário e rotativo, permitindo rotação contínua de 360° enquanto fornece transmissão de alta potência ininterrupta e estável ao equipamento de carga útil.

Nove Circuitos de Passagem de 15A: O Que Significa uma Corrente Combinada Máxima de 135A?

O canal de energia principal nesta configuração consiste em nove circuitos de passagem positivo/negativo de 15A. Cada circuito inclui um fio vermelho 15A+ e um fio preto 15A−, totalizando 18 fios de energia principais. Somando a corrente nominal de cada circuito, obtém-se uma corrente combinada máxima de:

9 circuitos × 15A por circuito = 135A

A potência é calculada usando P = U × I. Se todos os nove circuitos operarem dentro das classificações de tensão aplicáveis, limites de elevação de temperatura e requisitos de derating, a potência total com uma tensão de entrada de 48V é:

48V × 135A = 6,48kW

Nestas condições, a capacidade combinada de transmissão de energia acima de 5kW

Aplicações de radar

Radares de deteção de solo, radares de deteção de baixa altitude e plataformas de teste exigem normalmente varrimento periódico ou rotação panorâmica contínua. Esta unidade pan tilt suporta rotação panorâmica contínua de 360°, com ajuste de velocidade sem escalões de 0,01°/s a 30°/s. Suporta também 200 posições predefinidas, varrimento automático e funções de patrulha para satisfazer diversos requisitos de varrimento e posicionamento.

A tecnologia de anel coletor de alta potência fornece energia estável aos amplificadores de potência do radar, unidades de processamento e outros equipamentos no lado rotativo. Isto permite que o conjunto de antenas do radar e a eletrónica de suporte sejam integrados diretamente na plataforma rotativa, encurtando os percursos de transmissão de sinal e reduzindo as perdas de transmissão. Os operadores podem controlar remotamente o azimute da unidade pan tilt através da interface RS485 utilizando o protocolo PELCO-D para varrimento e posicionamento.

Com uma capacidade de carga montada no topo de 100kg, o pan tilt pode suportar um conjunto de antenas de radar, o respetivo invólucro de controlo e cablagens, proporcionando suporte estável de carga e rotação para um sistema de radar combinado.

Aplicações de antenas

Antenas de comunicação direcional, antenas de radiogonometria e antenas de seguimento necessitam de apontamento estável e preciso e podem incorporar unidades de RF, amplificadores de potência, aquecedores e sensores de posição. Esta unidade pan tilt proporciona precisão de posicionamento e repetibilidade de posicionamento de ±0,1°, suporta 200 posições predefinidas e inclui uma função de retorno automático à posição inicial para suportar requisitos de apontamento repetido e inspeção não assistida.

Nove circuitos de alimentação pass-through de 15A permitem que módulos funcionais individuais recebam alimentações separadas. Em conjunto com canais de sinal para controlo e retroação de estado, integram as ligações de energia e sinal através da interface rotativa dentro da unidade pan tilt, reduzindo o emaranhamento e a tensão dos cabos externos.

Se for necessário transmitir sinais de RF da carga útil rotativa para uma saída na base da unidade pan tilt, podemos também fabricar uma junta rotativa de RF especial para as frequências de funcionamento necessárias dentro do intervalo de 3–18 GHz, permitindo a transmissão de sinais de RF entre o lado estacionário e o lado rotativo.

A equipa ZIWIN tem ampla experiência no desenvolvimento de soluções pan tilt personalizadas para clientes em todo o mundo. Ajudamos os clientes a enfrentar desafios técnicos em aplicações reais, adaptando cada solução aos requisitos de carga útil, transmissão de energia rotativa e controlo de precisão do seu projeto. Se tiver alguma necessidade de projeto, contacte-nos através de sales@ziwincctv.com para discutir uma solução profundamente personalizada para a sua aplicação.
