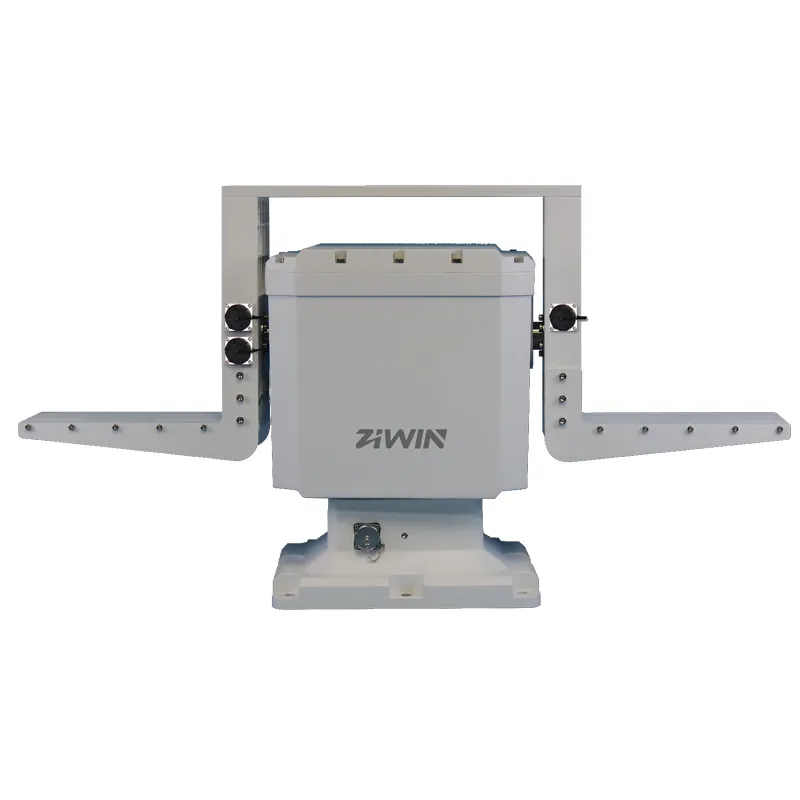

Características da Unidade Pan-Tilt de Alta Precisão ZN-HAPT50S com Carga Útil de 100kg(220.46lb) e Precisão de Posicionamento de 0,003°
Unidade Pan-Tilt de Alta Precisão, uso interno/externo
Motor Servo de Malha Fechada de Alta Precisão com Redutor Harmônico
Capacidade Máxima de Carga: 100kg(Carga Lateral)
Construção em Liga de Alumínio de Alta Resistência
Velocidade de Pan: ≤100°/S (Máx.)
Velocidade de Tilt: ≤80°/S (Máx.)
Precisão de Posicionamento: Horizontal ±0,003°; Vertical ±0,003°
Suporte para feedback de posição e posição absoluta
Controle de Pan RS422/RS485/RJ45 com Protocolo Pelco P/D
Grau de Proteção: IP67 à Prova d'Água
| Modelo | ZN-HAPT50S |
| Capacidade Máxima de Carga | Carga em ambos os lados (50% da carga útil em cada lado): 100kg(220.46lb) |

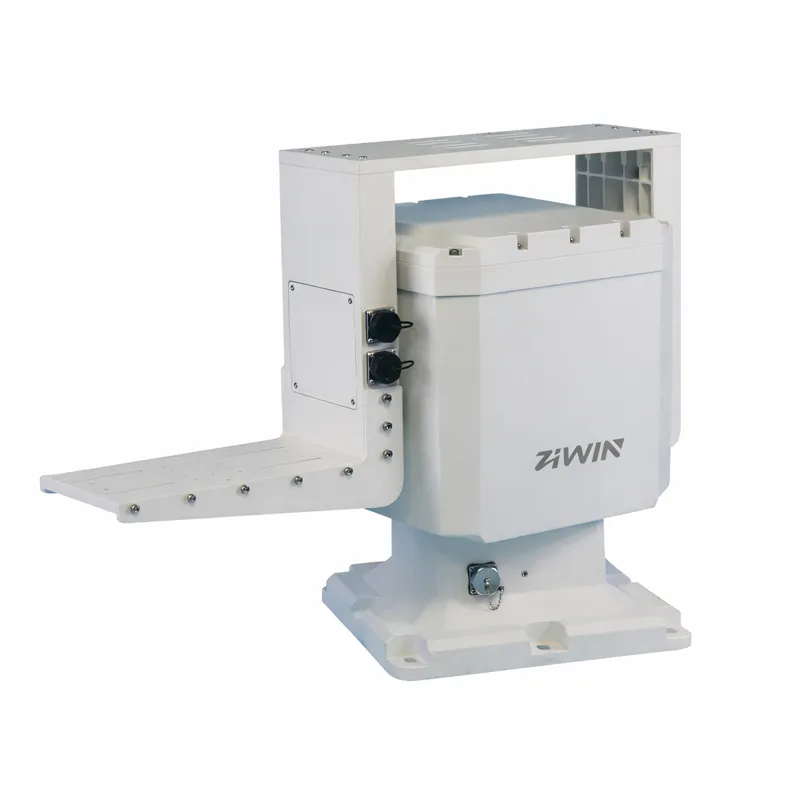

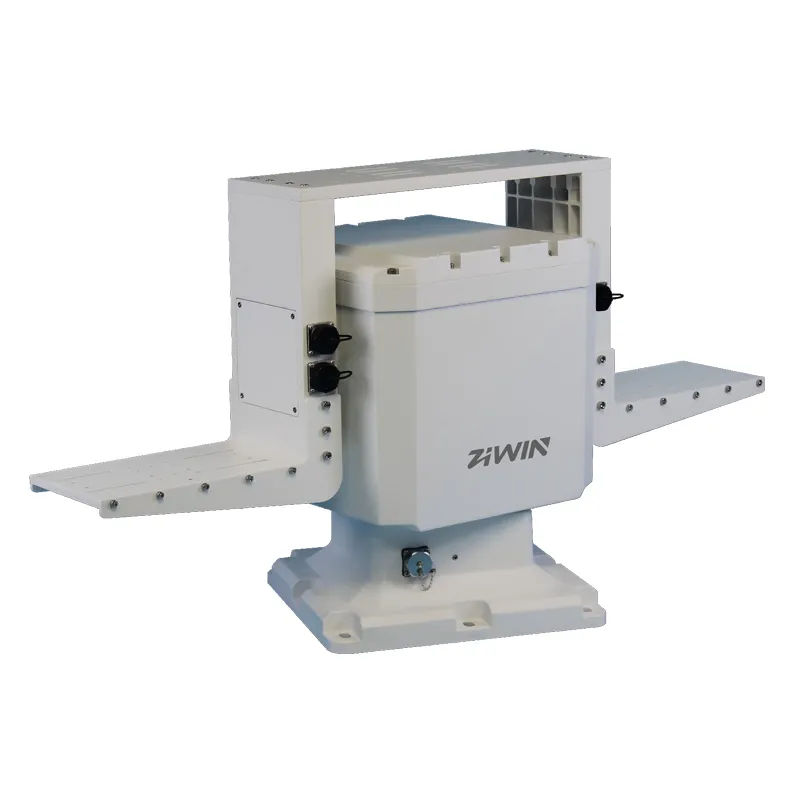

| Tipo de Carga | Carga lateral |
| Modo de Transmissão | Motor Servo de Malha Fechada de Alta Precisão com Redutor Harmônico e Encoder Magnético Integrado |
| Velocidade Máxima de Pan | ≤100°/S |
| Velocidade Máxima de Inclinação | ≤80°/S |
| Faixa de rotação horizontal (pan) | 360° contínuo |
| Faixa de Inclinação | -90° ~ 90° |
| Predefinições | 255 |
| Precisão de posicionamento | Horizontal ±0,003°; Vertical ±0,003° |
| Varredura de Cruzeiro | Suporte |
| Retorno de Posição | Resposta a consultas ou transmissão de resposta em tempo real |
| Protocolo | Pelco D |
| Taxa de transmissão | 9600bps (opcional 2400/4800/115200 bps) |
| Interface | |
| Interface de Comunicação | RS422 (opcional RS485/Interface de Rede) |
| Saída de Cabo Lateral | 2× Controle PTU RS485 (Cada 2 Núcleos), 2× Passagem Ethernet 10/100M (Cada 4 núcleos), 2× Cabo de saída de energia DC24V (Cada 4A) |
| Saída de Cabo Inferior | 1× Controle PTU RS485 (2 núcleos), 1× Passagem Ethernet 10/100M (4 núcleos), 1× Cabo de entrada de energia DC48V |
| Geral | |
| Fonte de alimentação | DC48V±25% |
| Consumo de energia | ≤180W (Aquecedor Ligado) |
| Proteção de Grau | IP67 |
| Temperatura de Funcionamento | -40℃~+70℃ |
| Umidade de trabalho | 90% UR, sem condensação |

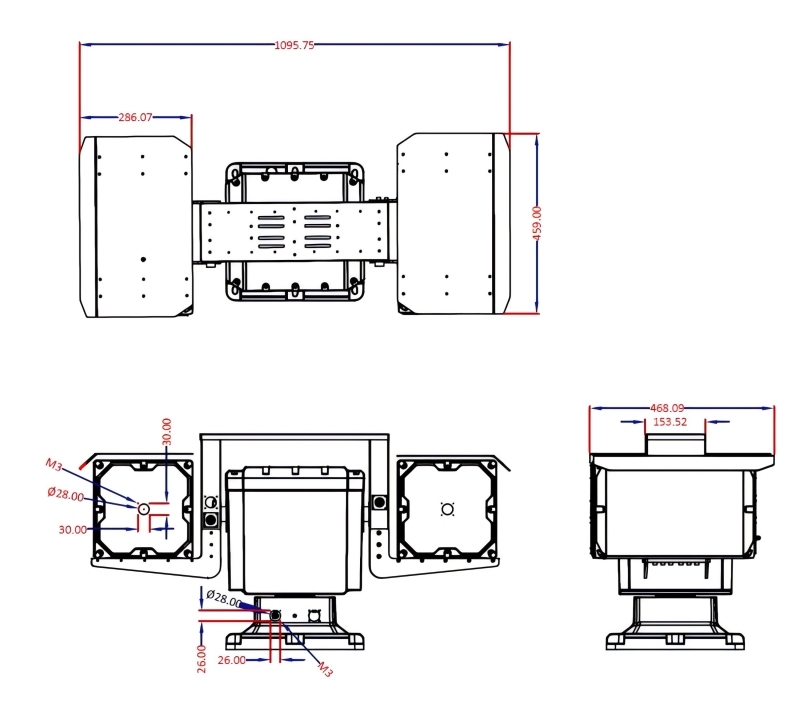

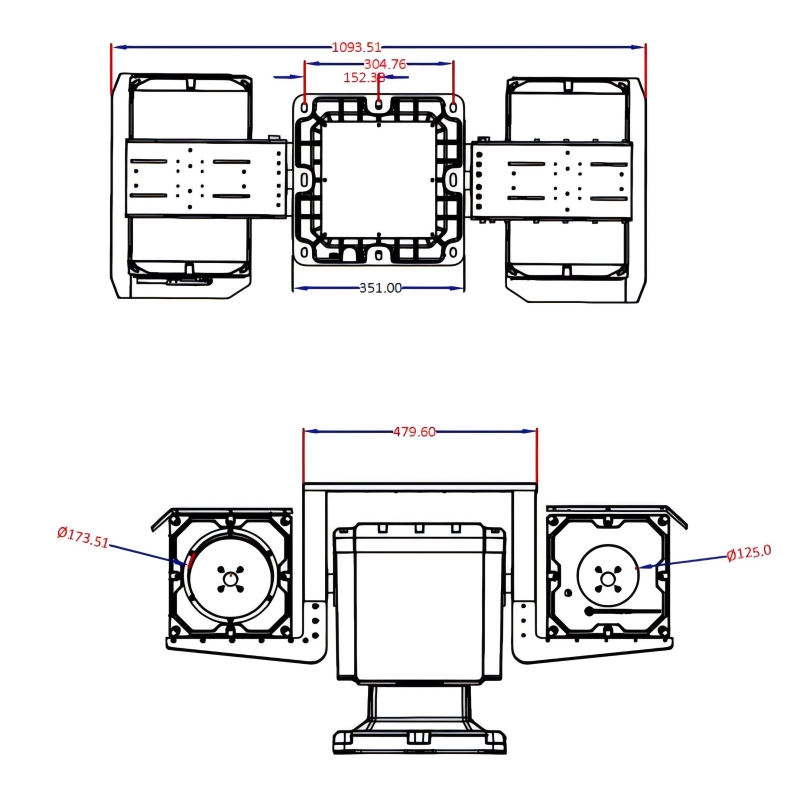

| Tamanho (carga lateral) | 1034×303×561mm（C×L×A） |
| Peso | ≤45 kg (sem invólucros);≤70 kg (com invólucros duplos) |

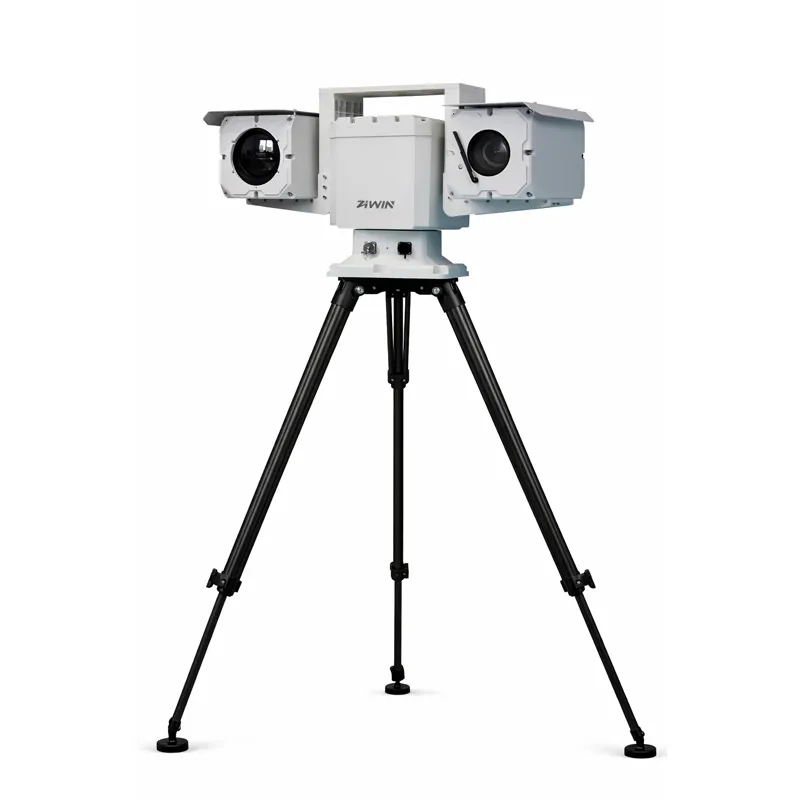

| Método de instalação | Instalação fixa, montagem em veículo, elevação |
| Outro | Personalizável com base no modelo padrão |

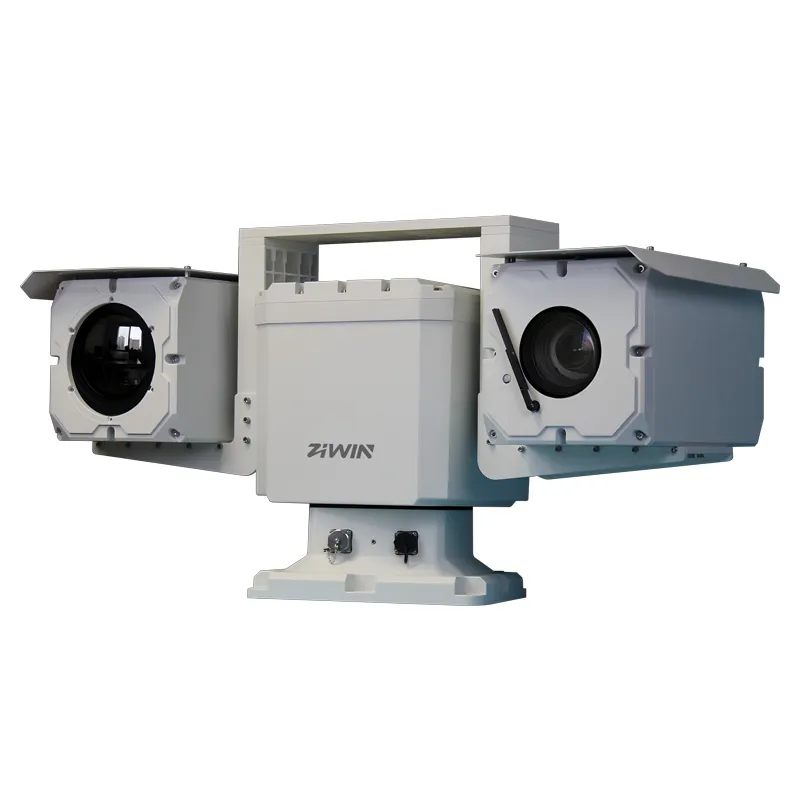

A unidade suporta até 100 kg de carga bilateral (50 kg de cada lado), tornando-a ideal para aplicações de serviço pesado, como sistemas de radar, câmeras de longo alcance e cargas úteis com múltiplos sensores.
Ele oferece posicionamento de ultra-alta precisão com precisão de ±0,003° nos eixos pan e tilt, garantindo desempenho de rastreamento estável para sistemas de vigilância e rastreamento exigentes.
Sim, o sistema suporta velocidades de pan de até 100°/s e velocidades de tilt de até 80°/s, permitindo aquisição rápida de alvos e rastreamento suave de objetos em movimento.
A unidade suporta RS422 (padrão) com interfaces RS485 e Ethernet opcionais, e é compatível com o protocolo Pelco D, permitindo integração perfeita em sistemas de controle existentes.
Com certeza. Possui proteção IP67, opera em temperaturas de -40 °C a +70 °C e suporta condições de alta umidade, tornando-o confiável para ambientes externos e industriais.
