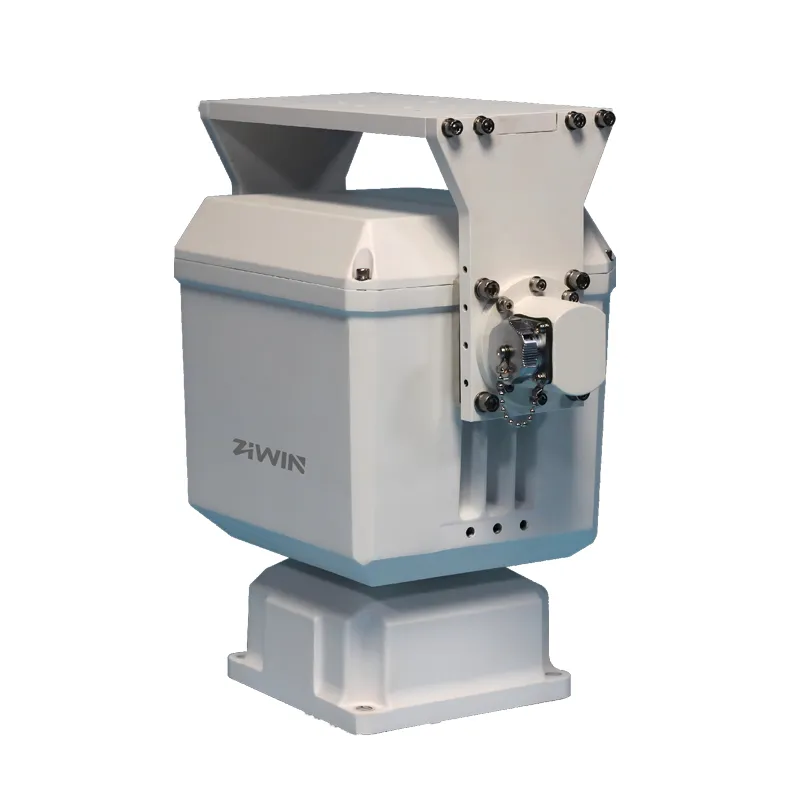

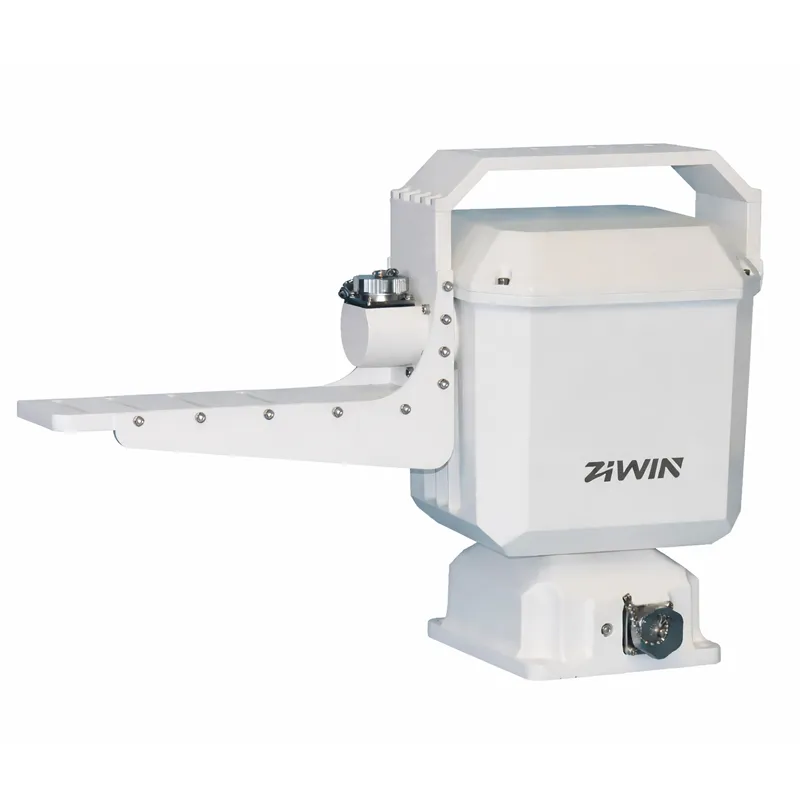

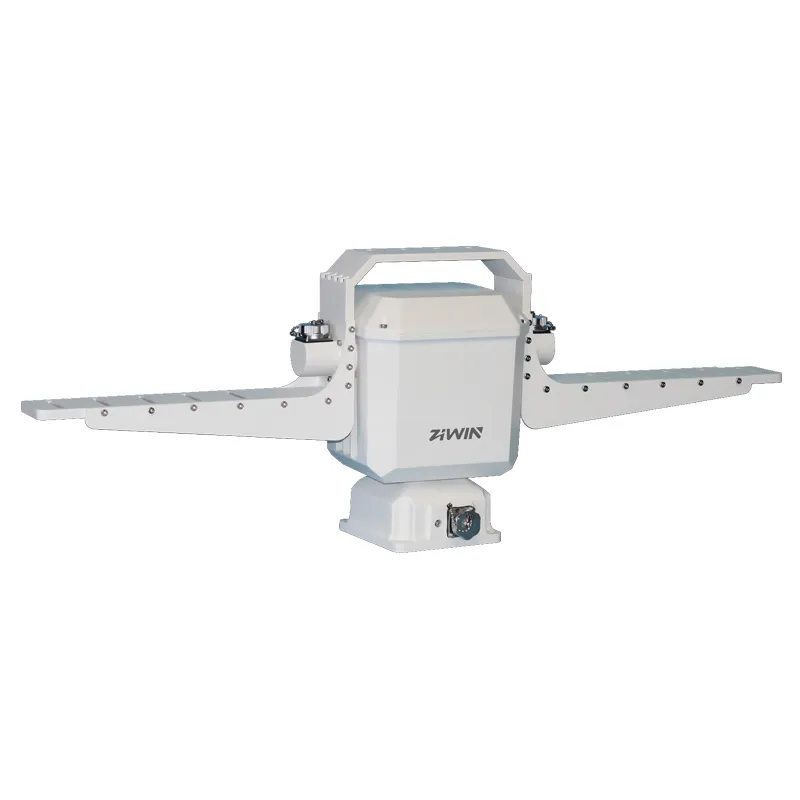

Unidade Pan Tilt de Alta Precisão com Capacidade de Carga de 40kg (88,18Ib)

ZN-HAPT40S

Características da Unidade Pan-Tilt de Alta Precisão com Capacidade de Carga de 30kg (66,14 lb) e Precisão de Posicionamento de 0,005°

Unidade Pan-Tilt de Alta Precisão, uso interno/externo
Motor Servo de Malha Fechada de Alta Precisão com Acionamento Harmônico
Capacidade Máxima de Carga: 30kg(Carga Superior)/40kg(Carga Lateral)
Construção em Liga de Alumínio de Alta Resistência
Velocidade de Pan: ≤40°/S (Até 60°/S; quanto maior a velocidade de rotação, menor a capacidade de carga)
Velocidade de Tilt: ≤20°/S (Até 40°/S; quanto maior a velocidade de rotação, menor a capacidade de carga)
Precisão de Posicionamento: Horizontal ±0,005°; Vertical ±0,01°
Suporte para feedback de posição e posição absoluta
Controle de Pan RS422/RS485/RJ45 com Protocolo Pelco P/D
Grau de Proteção: IP67 à Prova d'Água

Entre em contato conosco

Produtos

Modelo	ZN-HAPT40S
Capacidade Máxima de Carga	Carga Superior: 30 kg (66,14 lb)/Carga Lateral: 40 kg (Carga Lateral)
Tipo de Carga	Carga superior/Carga lateral
Modo de Transmissão	Motor Servo de Malha Fechada de Alta Precisão com Redutor Harmônico e Encoder Magnético Integrado
Velocidade Máxima de Pan	Carga Superior: Carga de 10 kg: 60°/s; Carga de 20 kg: 50°/s; Carga de 30 kg: 40°/s Carga Lateral: Carga de 10 kg: 60°/s; Carga de 20 kg: 50°/s; Carga de 30 kg: 40°/s; Carga de 40 kg: 30°/s
Velocidade Máxima de Inclinação	Carga Superior: 10 kg Carga: 40°/s; 20 kg Carga: 30°/s; 30 kg Carga: 20°/s Carga Lateral: 10 kg Carga: 40°/s; 20 kg Carga: 30°/s; 30 kg Carga: 20°/s; 40 kg Carga: 10°/s
Faixa de rotação horizontal (pan)	360° contínuo
Faixa de Inclinação	-90° ~ 90°
Predefinições	255
Precisão de posicionamento	Horizontal ±0,005°; Vertical ±0,01° (Relativo à posição de referência de 0° da Unidade Pan-Tilt)
Varredura de Cruzeiro	Suporte
Retorno de Posição	Resposta a Consultas ou Transmissão de Resposta em Tempo Real
Protocolo	Pelco D
Taxa de Transmissão	9600bps (opcional 2400/4800/115200 bps)
Interface
Interface de Comunicação	RS422 (opcional RS485/Interface de Rede)
Saída de Cabo Superior	1× Controle de PTU RS485 (2 núcleos), 1× Passagem Ethernet 10/100M (4 núcleos), 1× cabo de saída de alimentação DC24V (4A)
Saída de Cabo Lateral	2× Controle PTU RS485 (2 fios cada), 2× Passagem Ethernet 10/100M (4 fios cada), 2× cabo de saída de alimentação DC24V (4A cada)
Saída de Cabo Inferior	1× Controle PTU RS485 (2 fios), 1× Passagem Ethernet 10/100M (4 fios), 1× cabo de entrada de alimentação DC24V
Geral
Fonte de alimentação	DC24V (Opcional DC48V)
Consumo de energia	≤60W (Aquecedor Ligado)
Grau de Proteção	IP67
Temperatura de Funcionamento	-40℃~+70℃
Umidade de trabalho	90% UR, sem condensação
Tamanho (Carga Superior)	335×192×337,5mm (C×L×A)
Tamanho (carga lateral)	669×192×337,5mm (C×L×A)
Peso	9kg (19,84lb)

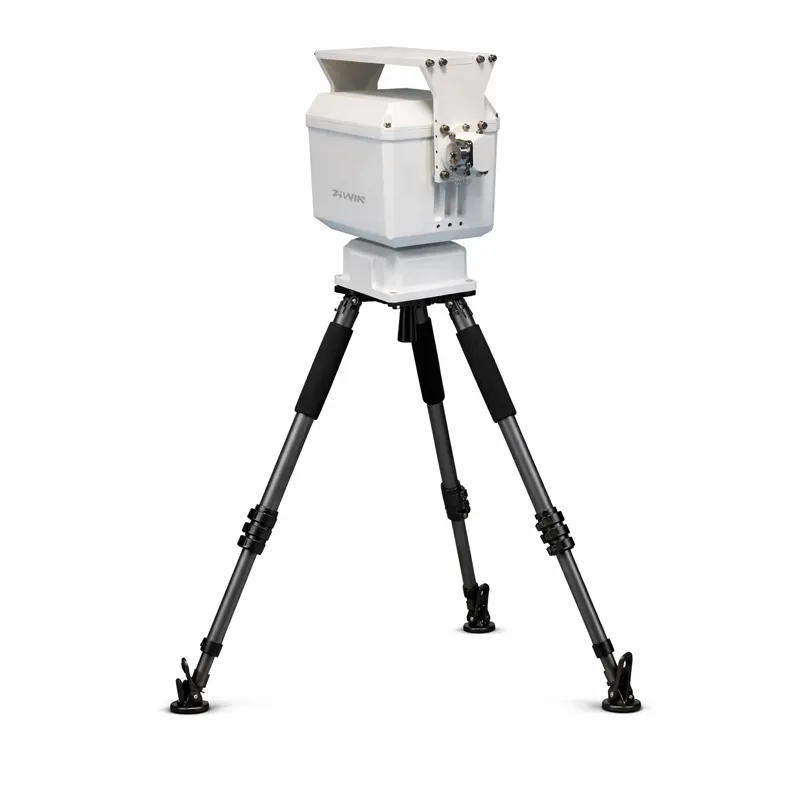

Método de instalação	Instalação fixa, montagem em veículo, elevação
Outro	Personalizável com base no modelo padrão

Ver mais Ver menos

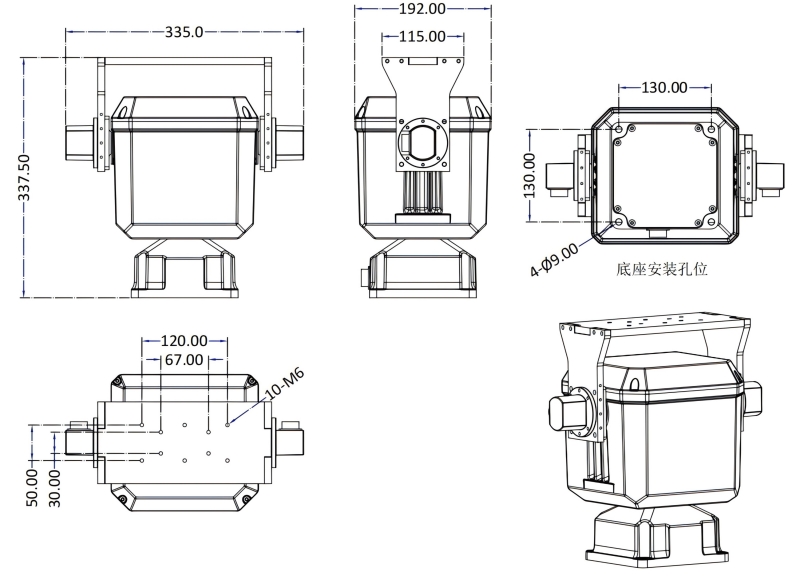

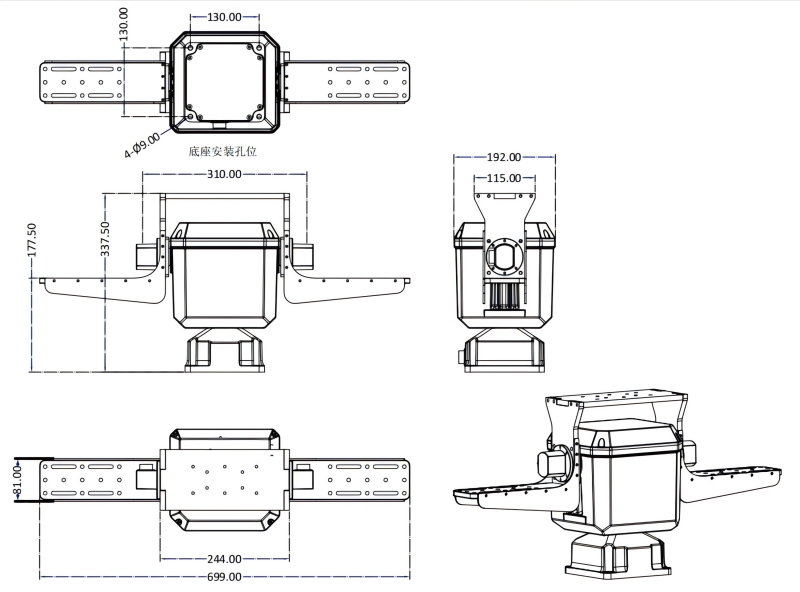

Dimensão do cabeçote panorâmico e inclinável para serviço pesado ZN-HAPT40S

Fiação padrão do cabeçote pan tilt robusto ZN-HAPT40S

Unidade Pan Tilt de Alta Precisão com Capacidade de Carga de 40kg

FAQ do conjunto de inclinação panorâmica de alta precisão ZN-HAPT40S

1. Qual é a carga útil máxima do conjunto de inclinação panorâmica ZN-HAPT40S?

A unidade suporta até 30 kg de carga superior e 40 kg de carga lateral, sendo adequada para câmeras, antenas de radar e outras cargas úteis de peso médio.

2. O conjunto de inclinação panorâmica suporta rotação contínua?

Sim, oferece rotação panorâmica contínua de 360° e um alcance de inclinação de -90° a +90°, garantindo cobertura total da área sem pontos cegos.

3. Qual é a precisão de posicionamento deste sistema de inclinação panorâmica?

O sistema oferece posicionamento de alta precisão com exatidão horizontal de ±0,005° e exatidão vertical de ±0,01°, ideal para aplicações de rastreamento e vigilância.

4. Quais interfaces de comunicação estão disponíveis?

Suporta RS422 (padrão) com interfaces opcionais RS485 e Ethernet, e é compatível com o protocolo Pelco D para fácil integração do sistema.

5. A unidade é adequada para ambientes externos?

Sim, a unidade foi projetada para condições adversas com proteção IP67, faixa de temperatura de operação de -40°C a +70°C e suporte a ambientes de alta umidade.
