Solução Personalizada de Pan-Tilt para um Sistema Australiano de Monitoramento de Raposas Veicular

É necessário explicar que o FYRSTIK não é simplesmente um manípulo com fio convencional. Com base no site da empresa FYRLYT, este apresenta conectividade sem fios para a luz, ativação remota da luz por RF, amortecimento ajustável e um design equilibrado. Mas estas funções sem fios são utilizadas principalmente para a conexão da luz e o controlo de ligar/desligar; a página do produto ainda mostra o ajuste direcional como uma operação mecânica manual realizada pelo manípulo.

As Limitações da Solução Antiga

A solução antiga, baseada na operação manual de um manípulo mecânico, não consegue realizar facilmente uma varredura automatizada e repetível, e carece de feedback direcional digital e controlos centralizados. A instalação através do teto também limita a posição e o espaço do operador. Isto não põe em causa o desempenho do produto antigo, mas pretende mostrar que uma solução mecânica manual não consegue satisfazer plenamente os novos requisitos de patrulhamento automático, feedback de coordenadas e maior integração de sistemas.

A Solução Personalizada da ZIWIN: Controlo Direcional, Alimentação, Patrulhamento e Posicionamento num Único Terminal

Com base numa cabeça motorizada de 35 kg, concebemos uma estrutura de montagem de dois dispositivos para o holofote e a câmara térmica do cliente, com interfaces de alimentação e controlo personalizadas e adaptadas aos respetivos requisitos de tensão. Utilizámos um controlador de teclado sem fios personalizado no veículo do cliente, permitindo ao operador controlar a direção da cabeça motorizada, ligar ou desligar independentemente ambos os dispositivos, ativar rotas de patrulhamento e visualizar as coordenadas dos ângulos.

1. Alimentação e Comutação Independentes para Ambos os Dispositivos

A unidade da cabeça motorizada fornece alimentação de 24 V CC ao holofote e 12 V CC à câmara térmica. As duas saídas de alimentação funcionam separadamente, com botões de ligar/desligar independentes no controlador sem fios. O cliente pode ativar apenas a câmara térmica para observação discreta ou ligar a unidade de iluminação separadamente quando é necessária iluminação adicional, evitando consumo desnecessário de energia.

2. Controlador de Teclado sem Fios Personalizado para Controlo Direcional Flexível no Interior do Veículo

O controlador de teclado personalizado utiliza uma interface baseada em joystick para controlar sem fios o movimento de pan e tilt da cabeça motorizada, bem como a sua velocidade. Em vez de ajustar continuamente um manípulo mecânico, o cliente pode procurar, seguir e afinar a direção de visualização a partir de uma posição mais confortável dentro do veículo.

3. Duas Rotas de Patrulhamento Personalizáveis para Varredura Ambiental Automática

Este sistema pode salvar e ativar duas rotas de patrulha personalizadas. O cliente pode configurar diferentes trajetos de varredura para margens de estradas, cercas, limites de pastagens ou outras áreas prioritárias, permitindo que a unidade pan tilt se mova automaticamente através de posições predefinidas de pan e tilt em uma sequência definida. O cliente pode alternar flexivelmente entre observação manual e patrulha automática de acordo com as necessidades operacionais.

4. Coordenadas de Pan e Tilt em Tempo Real na Tela LCD

O controlador de teclado sem fio com tela LCD exibe as coordenadas de pan e tilt da unidade pan tilt em tempo real. Mesmo após a unidade parar de se mover, nosso cliente pode identificar sua direção atual a qualquer momento. Quando um alvo é detectado, as coordenadas também podem ser registradas para revisão posterior, otimização da rota de patrulha ou retorno a áreas-chave de observação.

Procedimento Operacional da Solução Personalizada

Iniciar o Sistema: Use o controlador de teclado sem fio para ligar a câmera térmica e o holofote separadamente. Com base nas condições operacionais, eles podem ser usados individualmente ou simultaneamente.

• Busca Rápida: Use o controlador de teclado para controlar os movimentos de pan e tilt para observação manual da área ao redor do veículo.

• Varredura Automática: Ative a Rota de Patrulha 1 ou a Patrulha 2 para varrer automaticamente a área predefinida.

• Confirmação do Alvo: Assim que um alvo potencial for encontrado, saia do modo de patrulha e use o controlador de teclado para ajuste fino e rastreamento contínuo.

• Registro de Posição: Leia as coordenadas atuais de pan e tilt na tela LCD. Se o alvo se afastar, as coordenadas registradas podem ser usadas para retornar e verificar a mesma direção novamente.

Componentes do Sistema e Personalização

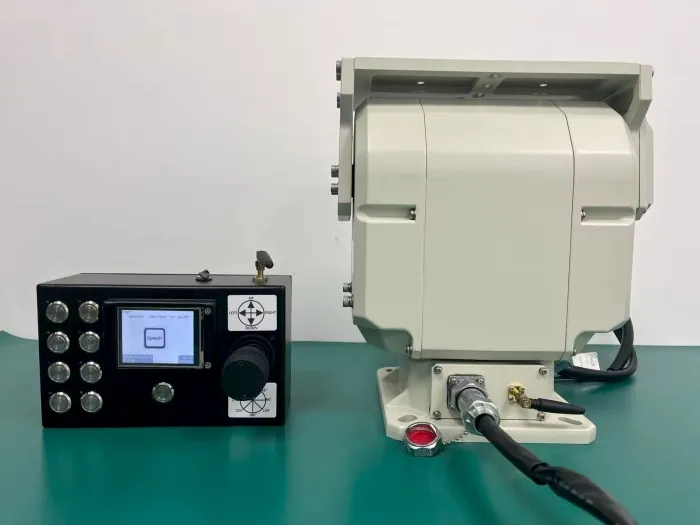

• Controlador de teclado sem fios com pan tilt de 35kg ZIWIN e personalização

• Estrutura de montagem de carga útil dupla e equilíbrio do centro de gravidade para o refletor e a câmara térmica

• Interfaces de alimentação de dois canais CC 24 V e CC 12 V controladas independentemente

• Controlador de teclado sem fios com joystick, interruptores de alimentação independentes e ecrã LCD

• Lógica de controlo com suporte para duas rotas de patrulha personalizáveis

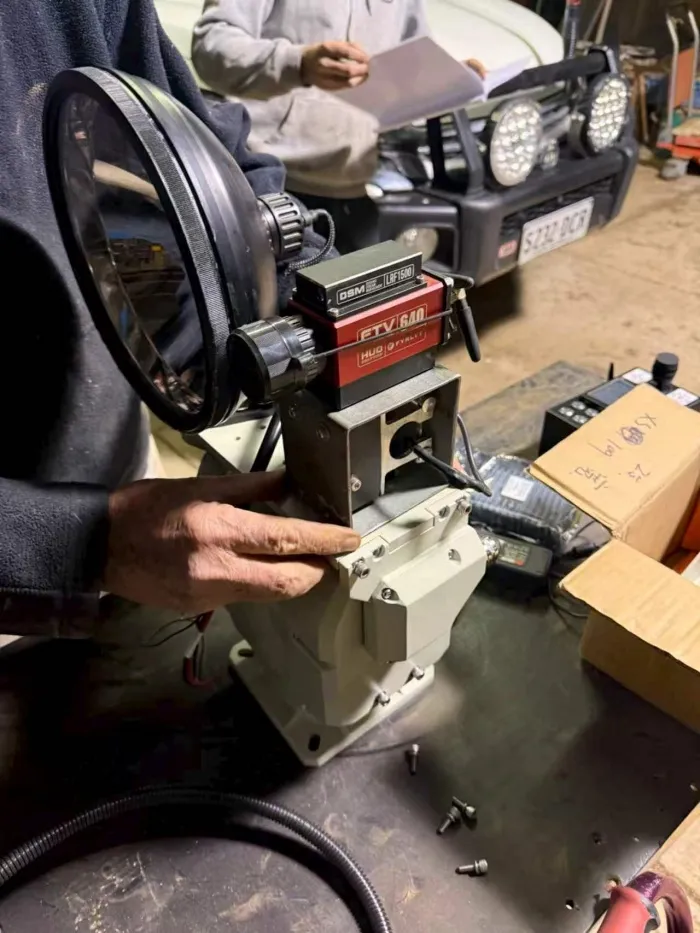

• Instalação em veículo, prevenção de interferência de cabos e integração e comissionamento completos do sistema

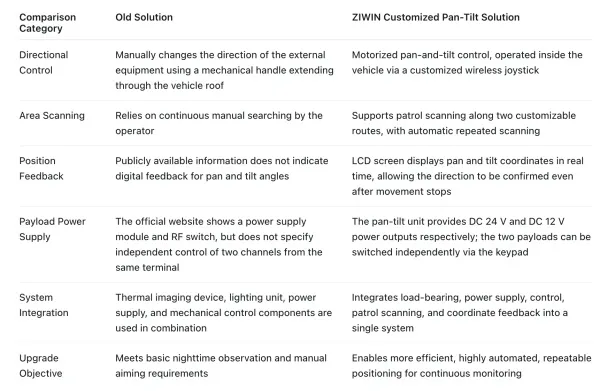

Vantagens da solução

1.Reduz a carga de trabalho do cliente associada à varredura manual prolongada, ao mesmo tempo que melhora a consistência da cobertura nas áreas principais.

2.Substitui a estimativa de direção por posicionamento baseado em coordenadas, permitindo que as direções dos alvos sejam registadas, revistas e revisitadas com precisão.

3.Integra o controlo de energia, o controlo direcional, a varredura de patrulha e o feedback de estado num único controlador de teclado sem fios, simplificando o processo de operação.

4.Mantém o refletor e a câmera térmica antigos do cliente, evitando reinvestimento desnecessário em um sistema de monitoramento totalmente novo.

5.Adapta a capacidade de carga útil, a estrutura de montagem, a alimentação de tensão e a lógica de controle para garantir que a versão padrão da unidade pan tilt seja totalmente adaptada a aplicações de monitoramento noturno embarcadas em veículos.

De "Ver o Alvo" a "Mira Precisa, Cobertura Completa e Controle Confiável"

Esta solução personalizada não é simplesmente uma substituição do equipamento antigo do cliente. Ela mantém o refletor e a câmera térmica de alta qualidade do cliente como carga útil, ao mesmo tempo que adiciona controle direcional motorizado, varredura automática, alimentação independente e feedback de posição.

Esta solução também pode ser adaptada para observação de vida selvagem, patrulhamento de fazendas, segurança embarcada em veículos e outras aplicações que exijam o controle remoto de múltiplas cargas úteis. A personalização está disponível com base nas dimensões, peso, requisitos de tensão e método de controle do equipamento.

Se o seu projeto também precisa de montagem de múltiplas cargas úteis, fontes de alimentação independentes, controle sem fio, varredura automática de patrulhamento ou feedback de posição angular, entre em contato com a ZIWIN. sales@ziwincctv.com Teremos prazer em trabalhar com você para avaliar a solução de unidade pan tilt mais adequada ao ambiente específico da sua aplicação.
