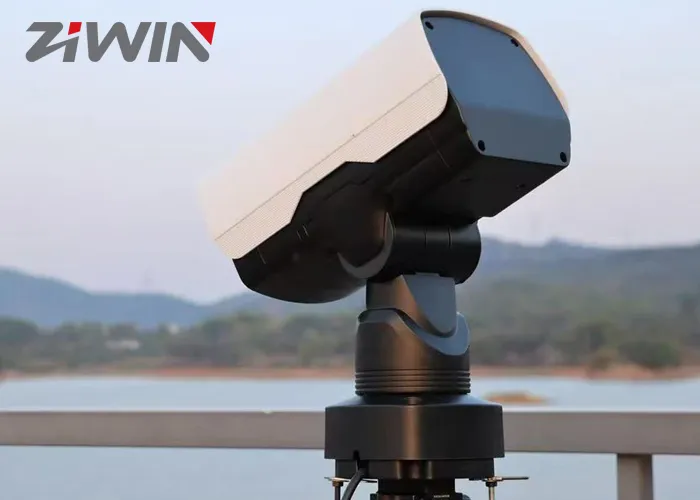

Como personalizar uma unidade Pan Tilt para diferentes cargas úteis

Agora, quando os clientes procuram uma unidade pan tilt, costumam olhar apenas para o peso da carga útil primeiro. Mas isso é apenas uma parte do processo de design. Uma pequena câmara térmica num sistema pan tilt comporta-se de forma diferente de uma grande antena de radar com a mesma massa na sua extremidade, transportada por outro sistema pan tilt.

É esta distinção que explica a proliferação de posicionadores pan tilt personalizados em aplicações que incluem vigilância de longo alcance, rastreamento de radar, sistemas EO/IR, sistemas anti-drones (metralhadoras miniaturas de digitalização de drones), monitorização marítima e automação industrial. Uma carga útil também apresentará as suas próprias complexidades e requisitos específicos para os ambientes mecânico, elétrico e ambiental onde é empregada, pelo que nenhuma solução única consegue frequentemente cumprir os padrões aceitáveis de estabilidade, precisão ou fiabilidade exigidos por estes projetos.

Uma boa unidade pan tilt será sempre concebida com base no nível da carga útil.

Características Reais da Carga Útil para a Qual Está Preparado

Anúncios Que também pode gostar: Na maioria dos projetos, é comum que só conheça o peso da carga útil do cliente no início. Mas é aqui que os fabricantes experientes de pan-tilt costumam concentrar-se mais na estrutura primária da carga útil do que no seu peso.

Como exemplo, temos uma pequena câmara térmica de 15 kg diretamente acima do eixo de inclinação que pode ser considerada fácil de controlar. O centro de gravidade é controlado, o arrasto aerodinâmico não é demasiado elevado e a inércia rotacional mantém-se sob controlo. Por outro lado, se a carga útil for uma antena de radar volumosa ou uma antena parabólica de comunicações, então a dinâmica é bastante diferente. Tem o mesmo peso, mas com mais superfície, proporciona muito mais carga aerodinâmica do vento e inércia durante a manobra (especialmente para velocidades de rotação elevadas).

Isto mostra porque é que as dimensões da carga útil e a localização do centro de gravidade são frequentemente mais importantes do que o peso. Quando o centro de gravidade é colocado excessivamente alto ou, potencialmente, afastado do eixo de inclinação (os motores e redutores terão agora de manter um binário muito superior ao que foram concebidos para suportar). Isto pode levar à degradação da precisão de posicionamento, aumentar as vibrações e diminuir a vida útil dos sistemas de transmissão mecânica ao longo do tempo. É por isso que tantos sistemas pan-tilt de serviço pesado têm configurações de montagem lateral ou de braço duplo em comparação com um design simples de montagem superior. Estes designs aproximam o centro de gravidade do eixo de rotação, o que acrescenta estabilidade.

Diferentes Cargas Úteis Necessitam de Configurações Mecânicas Distintas

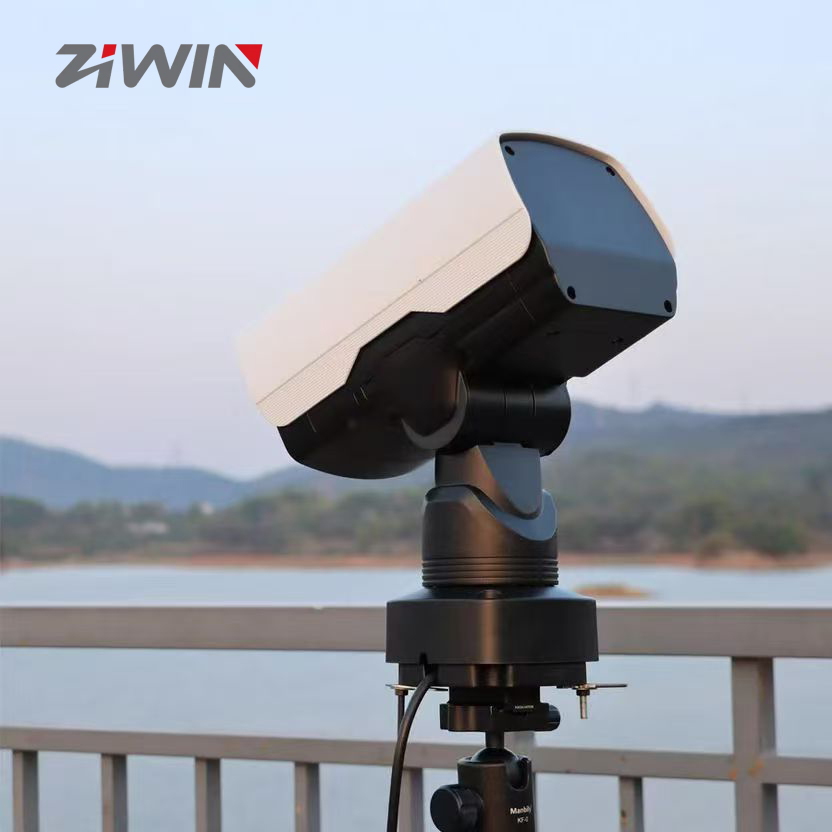

Isto não é bom com qualquer design mecânico de unidade pan-tilt. O tamanho compacto e o peso tipicamente equilibrado dos sistemas de câmara compactos tornam-nos adequados para estruturas de carga superior, uma vez que são mais fáceis de estabilizar do que as DSLRs. Estas configurações são geralmente mais simples, mais leves e menos dispendiosas.

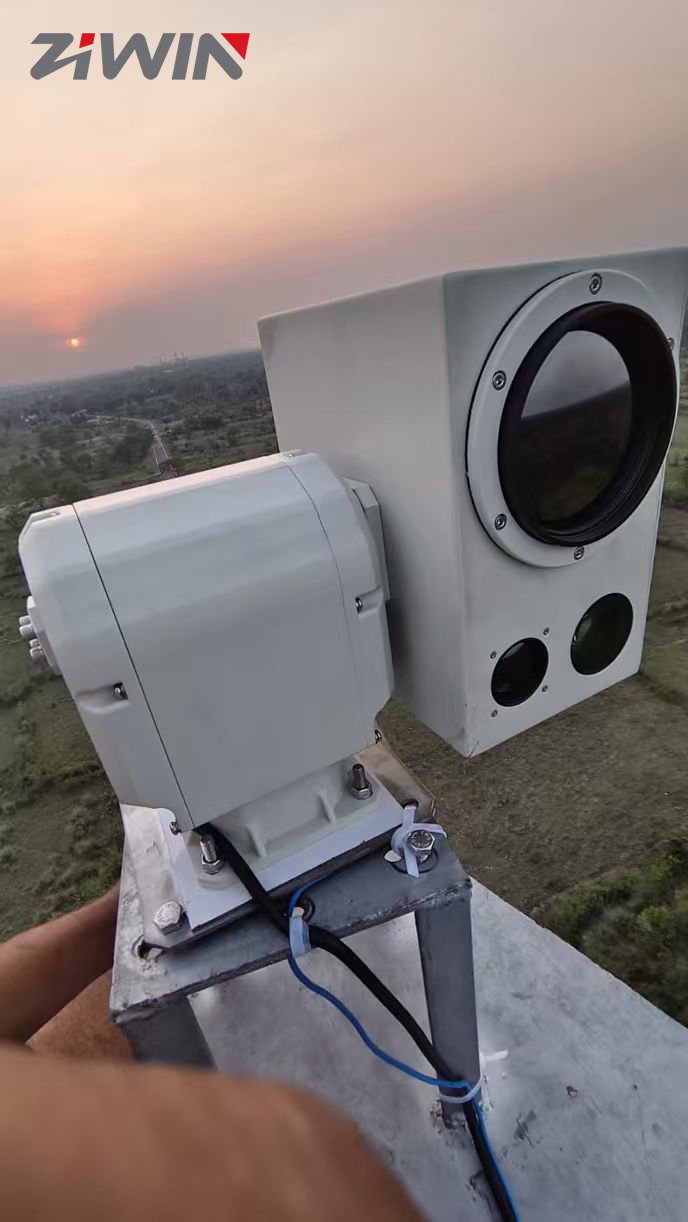

Entretanto, os sistemas EO/IR com maior diâmetro (superior a 100 mm ou 4 polegadas), radares e equipamentos de comunicação geralmente exigem mecanismos de carga lateral ou do tipo berço. Neste caso, a rigidez estrutural é absolutamente primordial. O rastreamento de maior velocidade de uma carga útil maior traduz-se em forças dinâmicas muito mais elevadas durante a aceleração e a desaceleração. Se o posicionador pan-tilt não for suficientemente rígido, irá oscilar (ou seja, rastrear demasiado longe) e/ou ultrapassar o alvo, ou sofrer fadiga mecânica ao longo do tempo.

Parte disto é facilmente o reconhecimento de longo alcance, mesmo uma pequena vibração pode ser suficiente para estragar aquelas fotografias esplêndidas que se tiram. A instalação de uma câmara térmica com distância de monitorização de alvos de vários quilómetros pode tornar-se instável se a plataforma pan-tilt carecer de equilíbrio. Isto dá uma ideia de por que a personalização se concentra mais na capacidade de peso da carga útil do que na sua estabilidade quando em movimento contínuo.

Equilibrar Velocidade e Estabilidade

Uma delas é a exigência sempre implacável dos clientes por uma combinação de elevada capacidade de carga útil com velocidade de rotação muito elevada. No entanto, estes dois requisitos são geralmente contraditórios por natureza.

Com o aumento da velocidade de rotação, as cargas dinâmicas aplicadas ao sistema serão mais fortes. Os motores precisam de maior binário, as caixas de engrenagens frequentemente sofrem forças de impacto várias ordens de magnitude superiores e a estrutura precisa de resistir a mais vibração. Uma unidade pan-tilt concebida para mover as antenas em posições muito lentas e precisas pode não ter um bom desempenho em aplicações de rastreamento de UAV.

Se tomarmos como exemplos um sistema anti-drone ou uma aplicação de direcionamento de radar, este requer um pan-tilt ágil e um feedback de ângulos preciso. Este equilíbrio vem da segmentação lógica do papel que a velocidade, a rigidez, os algoritmos de controlo e a inércia da carga útil desempenham.

Em muitos cenários, aumentar a velocidade leva a uma menor carga útil máxima. Este compromisso é um aspeto fundamental do design mecânico e enfatiza ainda mais a necessidade de personalização entre aplicações profissionais.

A Personalização de Anéis Colectores Tornar-se-á Cada Vez Mais Importante

Sistemas pan-tilt modernos mais sofisticados do que uma simples base motorizada. Em muitos casos, câmaras térmicas, câmaras de luz visível, iluminadores laser, módulos de radar, sistemas de comunicação e transmissão de rede de alta velocidade são integrados.

O resultado é que a personalização do anel coletor se torna uma das partes mais importantes no design da unidade pan-tilt. Cada um destes projetos requer diferentes combinações de energia, Ethernet, comunicação serial, transmissão RF ou sinais de fibra ótica. Outros funcionam apenas com comunicação RS422 padrão e transmissão de energia de baixa tensão, outros necessitam do envolvimento de Gigabit Ethernet, juntas rotativas RF ou juntas rotativas de fibra ótica para realizar transferência de dados de alta frequência.

É vital manter os sinais estáveis, especialmente em aplicações de radar e RF. Uma má correspondência de impedância ou o acoplamento da blindagem no anel coletor é a forma mais direta de reduzir a comunicação. A interferência eletromagnética é um dos maiores problemas para sistemas de imagem de alta velocidade e é particularmente forte entre linhas de energia quando USB 3.0 ou sinais de vídeo mais significativos são enviados juntos no mesmo lado, enfrentando o proverbial duplo problema.

Portanto, o anel coletor nunca deve ser visto simplesmente como um acessório. Ele está entre as partes centrais de toda a plataforma na grande maioria dos sistemas avançados de pan tilt.

Os Sistemas de Controle Estão Cada Vez Mais Avançados

Os posicionadores pan-tilt de estilo mais antigo eram controlados principalmente usando instruções seriais simples como Pelco-D sobre RS485. No entanto, os projetos atuais exigem necessariamente arquiteturas de controle muito mais avançadas.

Os modernos sistemas de rastreamento por radar e plataformas EO/IR estão cada vez mais usando comunicação baseada em Ethernet, feedback de ângulo em tempo real e atualizações de comandos de alta frequência. Algumas aplicações exigem que os sistemas de radar e câmera se sincronizem estreitamente, de modo que a unidade pan-tilt tenha que obter as coordenadas de um alvo e movê-lo o mais rapidamente possível para a posição perfeita.

Essa evolução levou a uma demanda crescente por firmware personalizado, protocolos de controle TCP/IP, comandos de coordenadas absolutas e métodos de feedback em tempo real. Em algumas situações, o sistema pan-tilt precisa ser capaz de suportar o que é chamado de funcionalidade Slew-to-Cue – onde o radar automaticamente aponta a plataforma da câmera para quaisquer alvos detectados.

Com maior inteligência, esses dispositivos não serão usados apenas como unidades mecânicas, mas como parte de uma solução de sensoriamento conjunto mais ampla, associada à inteligência de como esse pan-tilt é usado para atender às suas necessidades.

As Condições Ambientais São Inevitáveis

Uma unidade pan tilt dentro de um ambiente de laboratório tem desafios muito diferentes de uma unidade pan tilt instalada no topo de uma torre oceânica, ou em um local de mineração, ou em uma área de fronteira desértica. Em sistemas ao ar livre, o projeto precisa resistir à chuva, poeira, umidade e névoa salina, onde há gradientes de temperatura significativos entre o dia e a noite e com o sol incidindo sobre eles por horas a fio. Ambientes marinhos são especialmente problemáticos, pois a corrosão salina causará falha de conectores, rolamentos e componentes mecânicos em questão de dias se não estiverem suficientemente protegidos.

Como resultado, muitos sistemas pan tilt personalizados contêm componentes internos com graus de vedação IP66 ou IP67, revestimentos resistentes à corrosão, elementos de aquecimento internos e vedações especiais para cabos. Para ambientes de temperatura extremamente baixa, lubrificantes de baixa temperatura e sistemas de aquecimento integrados podem ser necessários para alcançar um desempenho estável e uniforme.

Nas fases iniciais do planeamento de um projeto, a proteção ambiental é frequentemente uma consideração secundária, mas para implementações exteriores durante um longo período de tempo torna-se um contribuinte crítico para a fiabilidade global do sistema.

Personalização Significa Fiabilidade, Não Apenas Especificações

A maioria dos compradores decide sobre unidades pan tilt com base na classificação de carga útil ou velocidade máxima. Mas a verdadeira personalização é mais do que aumentar estes números cada vez mais.

Um sistema pan tilt bem equilibrado é o resultado de uma consideração cuidadosa de muitos parâmetros, incluindo a estrutura da carga útil, o centro de gravidade, a inércia rotacional, as condições ambientais, os protocolos de comunicação, a configuração do anel de folga do encaminhamento de cabos e a arquitetura de controlo.

As decisões tomadas ao nível do design podem ter um impacto importante na fiabilidade a longo prazo, mesmo as mais pequenas. Por exemplo, um encaminhamento de cabos que não está configurado corretamente irá colidir com o motor para o movimento de inclinação, ou o centro de gravidade não está perfeitamente concebido, podendo prejudicar a estabilidade de posicionamento. Em aplicações de imagem de longo alcance, uma rigidez estrutural reduzida também pode levar a vibrações que degradam o desempenho.

Tendo em mente os desafios práticos de engenharia, a personalização profissional concentra-se em lidar com estas questões mais cedo, em vez de serem confrontadas na implementação do sistema no terreno.

Conclusão

As unidades pan tilt personalizadas são concebidas sob medida para diferentes tipos de cargas úteis, uma vez que cada uma apresenta o seu próprio problema de engenharia que deve ser resolvido, razão pela qual só as vê em aplicações profissionais de vigilância, radar, rastreamento e industriais. Há muito mais numa posicionador pan tilt bem concebido do que a capacidade de suportar o peso da carga útil; a estabilidade, a precisão; e um nível de desempenho que resiste ao teste do tempo também importam. Independentemente de ser utilizado para imagem térmica, rastreamento por radar, medidas anti-drone ou vigilância marítima, uma personalização eficaz deve começar com uma sólida compreensão das características inerentes à carga útil.

As mudanças neste sistema pan tilt são vistas à medida que as tecnologias de deteção melhoram a sua função real. Tornou-se uma parte fundamental dos sistemas integrados inteligentes, proporcionando um funcionamento preciso e fiável em ambientes difíceis.

Como fabricante profissional de unidades pan tilt, a ZIWIN especializa-se em personalização profunda para diferentes requisitos de aplicação.

Fornecemos sistemas pan tilt personalizados a clientes em mais de 40 países em todo o mundo, abrangendo aplicações como EO/IR, rastreamento por radar, sistemas anti-drone, vigilância marítima e automação industrial.

Se você tiver uma necessidade personalizada, fique à vontade para entrar em contato com nossa equipe técnica.
