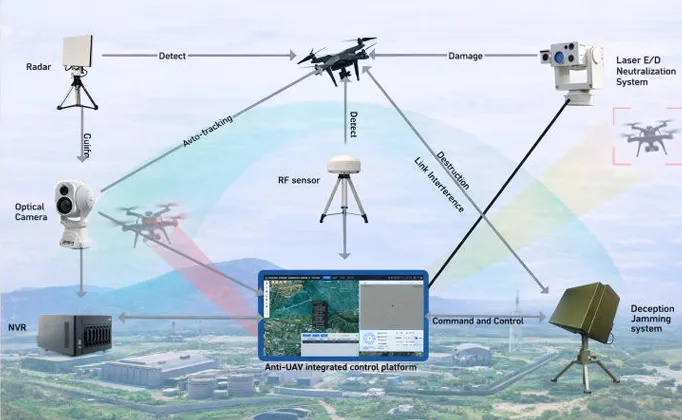

Por que a unidade Pan Tilt é essencial em sistemas anti-drones

Introdução: Os sistemas anti-drones são mais do que sensores

Com drones e UAVs diminuindo em tamanho, custo e facilidade de uso, então também as soluções anti-drones foram movidas da periferia para um aspecto fundamental dos mecanismos de segurança de baixa altitude. Aeroportos, instalações vitais, fronteiras e áreas urbanas têm maior dependência do uso de sistemas que permitem a detecção, rastreamento e mitigação de drones desonestos.

As conversas da indústria geralmente giram em torno do alcance do radar, resolução da câmera e algoritmos AI . No entanto, na realidade, o desempenho do sistema muitas vezes depende de um aspecto menos óbvio-mas não menos importante-de qualquer implantação; o posicionador pan-tilt.

Obviamente, em qualquer sistema anti-drone eles não são equipamentos de tag-along também, às vezes tudo se resume a eles.

Positioners Pan-Tilt e arquiteturas anti-drones

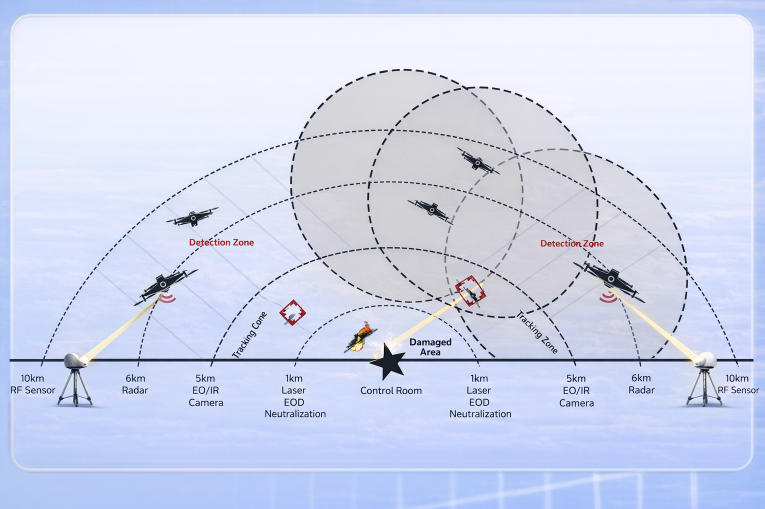

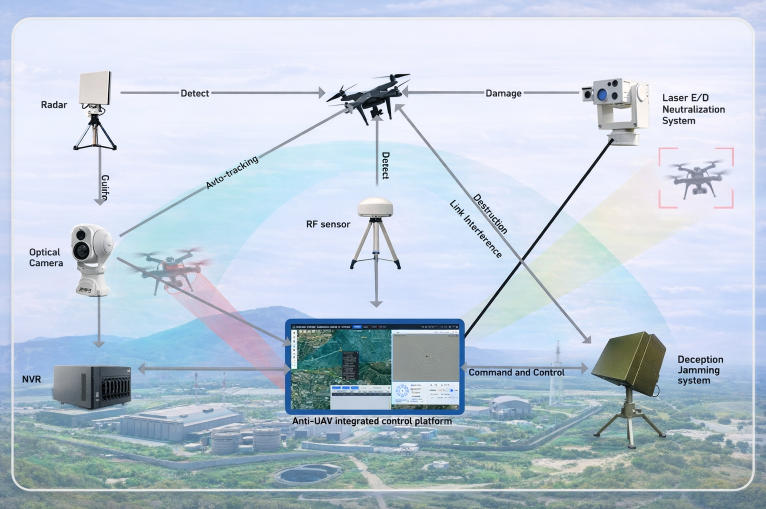

Um sistema anti-drone comum  consiste em três camadas altamente integradas:

Detecção

Radares de vigilância ou sensores de RF (passivos) detectam alvos potenciais  e objetos no espaço aéreo.

Identificação e rastreamento

O sensor EO/IR oferece confirmação visual "real" e monitoramento sustentado.

Mitigação

The target está envolvido com sistemas direcionais de RF, bloqueadores ou outros efetores.

Portanto, ao longo desses níveis, os posicionadores pan-tilt têm um papel simples, mas essencial: eles trazem o sensor e o efetor para o alinhamento físico com o alvo no espaço real. Mistarget e  até mesmo os melhores sensores se tornam inutilizáveis.

Apontamento de precisão: onde a precisão mecânica se torna crítica à missão

O desempenho do radar depende da precisão apontadora

Antenas de radar em maio sistemas anti-drones são instalados em posicionadores pan-inclinados para varredura de setor ou rastreamento de alvo. Os erros de apontamento geometrical são mapeados diretamente no desempenho do radar:

Probabilidade de detecção reduzida

Rastreamento instável

Alarmes falsos aumentados

Para feixe de lápis ou radar de rastreamento, a precisão mecânica é uma continuidade do desempenho  do radar.

Rastreamento EO/IR requer controle de linha de visão estável

Os sensores EO/IR requerem controle consistente e repetível sobre a linha  de visão para rastrear UAVs pequenos e rápidos. Quando distâncias e alvos se tornam muito distantes, até mesmo um décimo de grau pode causar a perda de seu alvo. Problemas clássicos como vibração, desleixo ou má repetição tendem a ser confundidos com bugs de software-quando o problema está na estabilidade mecânica.

Por que Pan-Tilts básicos não são suficientes

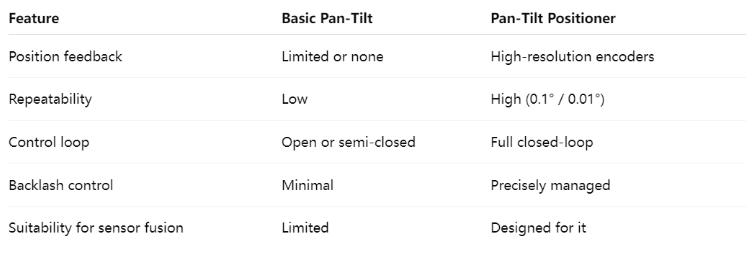

Nem todas as pan-inclinações são apropriadas para sistemas anti-drone. ”Uma" unidade de inclinação pan " (PTU) não é o mesmo que um mecanismo de inclinação pan-padrão:

Os sistemas anti-drone dependem de dados angular precisos para fusão de sensores, transferência de radar para EO/IR e rastreamento automatizado. Claramente, tais requisitos só podem ser atendidos com posicionadores que têm feedback e repetibilidade altamente precisos.

Rastreamento contínuo requer rotação contínua

Os drones não se aproximam de direções previsíveis e os sistemas anti-drones são normalmente necessários para operar:

24/7

Em todas as condições meteorológicas

Sem intervenção manual

Saiba mais Os intervalos de rotação estreitos causam pontos cegos,   re-homing e interrompem o rastreamento. O rastreamento consistente, porém suave, é facilitado como resultado da rotação contínua do azimute e é especialmente importante durante a aquisição do alvo em alta velocidade.

Para permitir a rotação ininterrupta, o posicionador de inclinação pan deve transmitir de forma confiável:

Poder

Controle e sinais de dados

Sinais de RF

Isso é obtido por meio de anéis coletores integrados e juntas rotativas de RF-componentes essenciais para confiabilidade do sistema a longo prazo.

Cargas úteis multisensores exigem estabilidade estrutural

Foto Embora este seja um bom sensor, a maioria dos novos sistemas anti-drone usa mais de um tipo de sensor. Uma configuração típica pode incluir:

Antenas de radar

Câmeras EO

Imagens térmicas

Antenas de RF

Há uma alta demanda no posicionador pan-tilt pela montagem de vários sensores na mesma plataforma que requerem grande capacidade de carga útil, boa rigidez estrutural e centro de gravidade preciso (CoG) alocação. A deflexão ou movimento mecânico prejudica a precisão de apontar e, portanto, a eficiência geral do sistema.

Confiabilidade de longo prazo em implantações do mundo real

Os sistemas anti-drones não são missões únicas, mas as instalações permanentes projetadas para funcionar ao longo dos anos. A precisão no design PT positioner é primordial, especialmente quando:

Cargas de vento

Variações de temperatura

Movimento contínuo

Exposição ambiental

Como resultado, "o projeto mecânico, a qualidade do rolamento, a resolução do codificador e a estabilidade do loop de controle são tão importantes quanto os detalhes do sensor".

Os principais requisitos para o posicionador de inclinação pan no sistema anti-drone 

Ao escolher um posicionador pan-tilt para uso anti-drone, os integradores devem tratá-lo como qualquer outro componente do sistema  e avaliá-lo com base em:

Apontando precisão e repetibilidade

Reação mínima e vibração

Capacidade de rotação contínua

Carga útil para configurações de sistema multi-sensor 

Transferência consistente de energia, dados  e sinais de RF

Proteção ao ar livre (generalmente  IP65/IP66 ou alta)

Considerando o posicionador pan-tilt como um dispositivo de montagem básico é um erro grande e caro.

Conclusão: Mecânica de Precisão Permitir Sistemas Anti-Drone Eficazes

Os sistemas anti-drones são frequentemente definidos por seus sensores e software, mas seu desempenho no mundo real depende da precisão com que esses sensores são fisicamente implantados e controlados.

Os posicionadores pan-inclinados fornecem a precisão mecânica, estabilidade e continuidade que tornam possível a detecção, rastreamento e mitigação.

Em sistemas anti-drones, a mecânica de precisão não é um detalhe de suporte.
Eles são a base sobre a qual todo o sistema opera.
