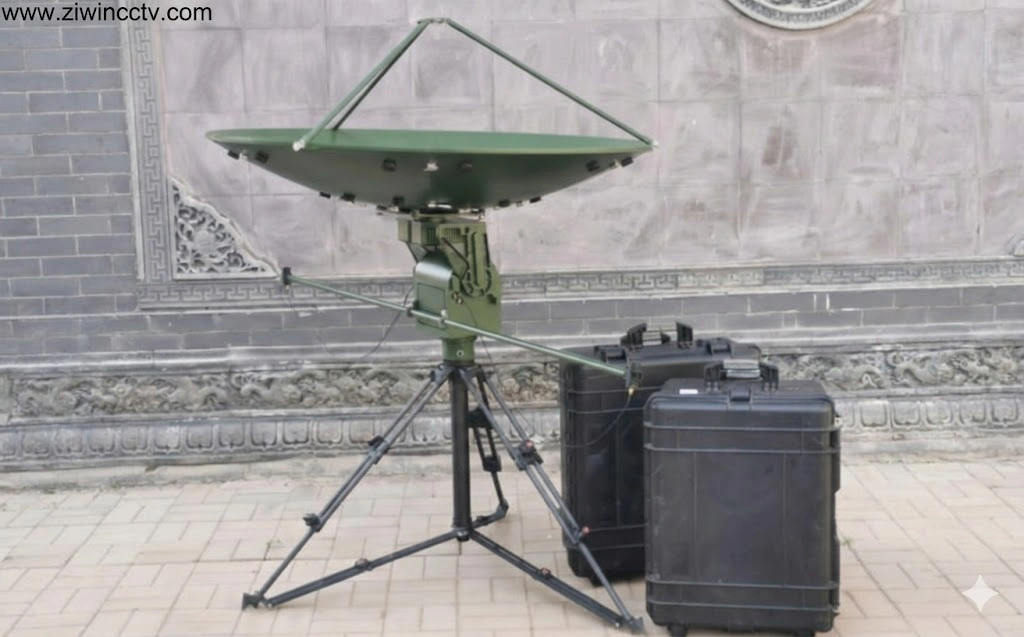

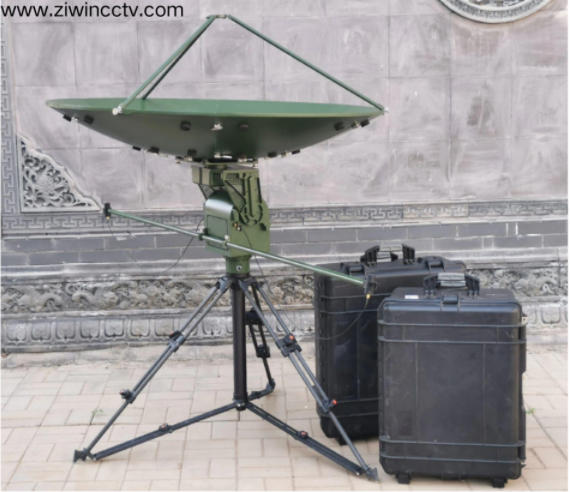

Como selecionar uma unidade Pan-Tilt com feedthroughs de RF duplo para sistemas de antena

Um guia prático dos requisitos do sistema à implementação da engenharia

Para sistemas de radar, comunicação e contra-UAS, as antenas são freqüentemente conectadas  às unidades de inclinação PAN (PTUs), de modo a fornecer cobertura completa de azimute e apontamento preciso. Um problema importante, mas frequentemente ignorado nesses aplicativos, é o roteamento de sinais de RF entre o lado estacionário e a plataforma rotativa. O requisito de feedthroughs de RF dupla em conjunto com os desafios disponíveis na seleção de uma unidade pan-tilt apropriada para acomodá-los tem um grande impacto na estabilidade do sistema e integridade do sinal, bem como na confiabilidade de longo prazo.

Este artigo é uma instrução sistemática e orientada para a engenharia para escolher uma unidade pan-tilt adequada com feedthroughs de RF duplo no sistema de antena, detalhando os aspectos do desempenho de RF, projeto mecânico e os problemas de integração prática.

Primeira pergunta: Seu sistema de antena realmente precisa de canais de RF duplos?

Em comparação quaisquer especificações pan-tilt, é importante entender a arquitetura do sistema implícita a elas. Em muitos casos,  um par de feedthroughs de RF não são uma opção, mas sim uma necessidade. Esses cenários incluem:

A. Transmitir separadamente (TX) e receber (RX) caminhos de sinal

B. Antena principal mais antena de backup para redundância

C. Operação multi-banda (por exemplo, detecção de microondas de comunicações de baixa frequência)

D. Monitoramento simultâneo e transmissão ativa ou bloqueio

E. Teste on-line, calibração ou manutenção sem interromper a operação

Neste contexto, ir para uma mecânica pan-tilt que inerentemente permite alimentação dupla de RF é a principal resposta de engenharia robusta.

O desempenho de RF vem em primeiro lugar-não apenas capacidade de rotação

Um erro frequentemente cometido em relação à seleção de pan-inclinação é colocar peso muito alto no ângulo de rotação e velocidade, em vez do desempenho de RF. Para caracterizares  unidades pan-tilt de RF duplo, os seguintes parâmetros de RF precisam ser especificados:

As classificações típicas incluem:

DC-3 GHz

DC-6 GHz

DC-8GHz

DC-18GHz

A capacidade de frequência adicional requer tolerâncias mecânicas significativamente mais exigentes, melhores materiais e projetos mais complexos da junta RF rotary . Uma boa regra é selecionar um intervalo que atende às necessidades do sistema, mas não ultrapassa muito.

Perda de inserção e estabilidade durante a rotação

Positivamente, a baixa perda de inserção não apenas melhora a distância de detecção, mas também beneficia a qualidade da comunicação. Mas é mais importante a estabilidade deste perdido com rotação constante. Alguns dos projetos de baixo custo podem atender aos requisitos de RF em testes estáticos, mas as leituras podem variar muito sob a rotação, que não é aceitável para casos de uso reais.

Isolamento do canal (crítico para o RF duplo)

O RF duplo real requer um alto isolamento entre canais e baixo acoplamento de caminhos de transmissão de alta potência no caminho de recepção sensível a  . É esse parâmetro que separaOs verdadeiros designs de RF duplo daqueles com apenas “dois cabos compartilhando uma estrutura”.

Rotação contínua de 360 ° deve ser suportada nativamente

Se o sistema de antena exigir:

A. Rotação contínua 360 ° ilimitada

B.24/7 operação a longo prazo

Nesse caso, faria sentido jogar fora aquelas soluções que dependem de loops de cabo externos ou fiação com rotação limitada imediatamente. Uma cabeça pan-tilt de RF dupla apropriada deveria conter:

A. Juntas rotativas RF montadas na PTU

B. Dois canais de RF livres para  qualquer rotação

C. Isolation físico de RF, energia e sinais de controle

Isso é importante para distinguir entre sistemas de grau de engenharia e soluções laboratoriais temporárias.

Precisão mecânica afeta diretamente o desempenho de RF

É errado tratar RF e design mecânico  como duas disciplinas separadas. A construção mecânica da unidade pan-tilt de tipo dual-RF determina os desempenhos limitados por RF.

Os fatores mecânicos importantes para see são:

A. Coaxiality e run-out radial do> eixo principal

B. Micro-vibração durante a rotação

C. Comprimento, massa e altura CG das antenas

D. Carga do vento or  rotação de alta velocidade a rigidez estrutural

Quando essas antenas direcionais ficam grandes, como 2 m × 0,3 m ou mesmo 1  m × 1 m, a oscilação mecânica pode induzir quantidades inaceitáveis de instabilidade de RF.

Interfaces e detalhes de integração são mais importantes do que o esperado

Outro requisito em uma unidade pan-tilt dual-RF  é que ela seja integrada perfeitamente com a estrutura do sistema. As principais considerações incluem:

A. Tipos de conectores RF (N, SMA, TNC etc.)

B. Posição dos conectores que permitem o roteamento cable limpo

C. Conectores especificados pelo cliente ou cables possível

D. Isolation interno razoável dos caminhos do RF, do poder e do controle

Esse tipo de detalhe pode ter um grande impacto na facilidade e no sucesso de entregar um projeto-ele vai voar sem problemas, saber o que esperar e exigir reformulações durante a integração?

Redundância e confiabilidade para sistemas de missão crítica

Por exemplo, em aplicações de contra-UAS, vigilância aeroportuária e segurança de fronteira ou monitoramento de setores de infraestrutura crítica, espera-se que as unidades pan-tilt permaneçam operativas por longos períodos de tempo que podem chegar a vários anos.

O design pan-tilt dual-RF apresenta uma série de benefícios importantes:

A. Comutação de canal RF,  primário e secundário

B. Manutenção e diagnósticos em linha

C. Tempo médio médio mais alto entre falhas (MTBF)

D. Risco de nível de sistema reduzido

Em tais ambientes, a inclusão de alimentação dupla de RF não é uma adição de custo, mas uma diminuição do risco.

Conclusão: Seleção Pan-Tilt Dual-RF é uma decisão de engenharia de sistema

Selecionar uma unidade pan-tilt com feedthroughs de RF duplo não é simplesmente uma questão de escolher o hardware. É umDecisão de engenharia de nível de sistemaQue reflete:

A. Compreensão da arquitetura geral de RF

B. Consideração de operação e manutenção a longo prazo

C. Ênfase na confiabilidade em vez de especificações isoladas

Uma unidade pan-tilt de RF duplo bem projetada atinge o equilíbrio certo entre desempenho de RF, estabilidade mecânica e prontidão de integração, garantindo que o sistema de antena funcione de forma confiável ao longo de sua vida operacional.
