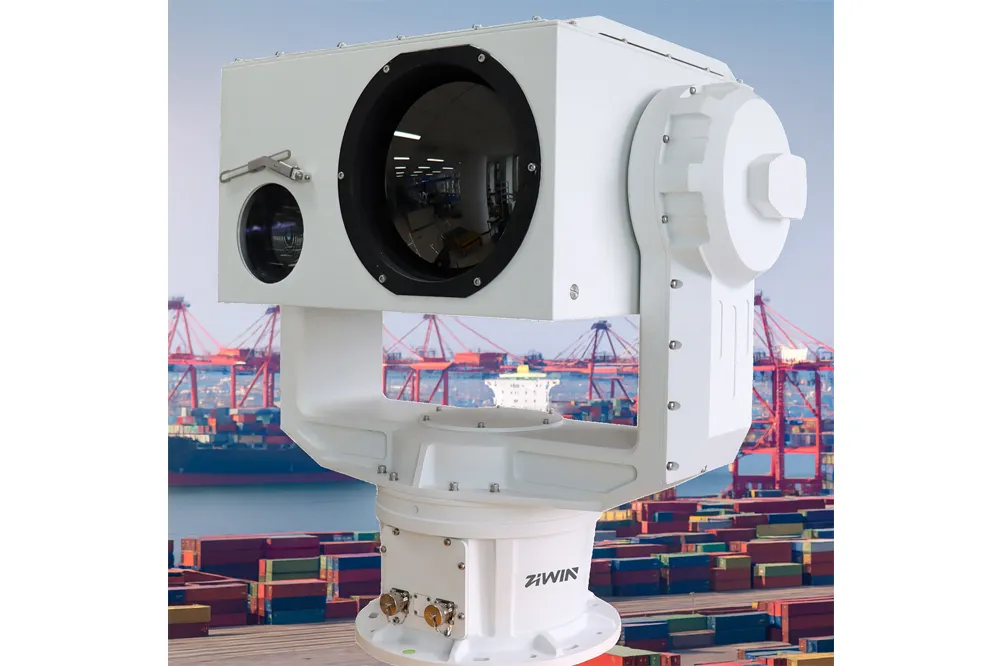

O que é uma unidade de inclinação pan? Um guia técnico completo para unidades de inclinação da câmera (2025)

Em vigilância de longo alcance, proteção de fronteira, segurança de perímetro e sistemas de imagem EO/IR, a unidade de inclinação pan (PTU) é um dos componentes mais críticos. Embora lentes, sensores e câmeras térmicas frequentemente recebam mais atenção, é a unidade de inclinação da câmera que determina se um sistema pode manter rastreamento de alta precisão, sobreviver a condições climáticas extremas, e fornecer imagens estáveis em longos ciclos operacionais.

Este artigo explica o que é uma unidade de inclinação pan, como funciona, onde é usada e como escolher o modelo certo para aplicações de vigilância profissional.

O que é uma unidade de inclinação pan?

Uma unidade de inclinação pan é um mecanismo motorizado de eixo duplo que gira uma câmera ou carga útil multissensor horizontalmente (pan) e verticalmente (inclinação). Ele permite cobertura de área ampla, rastreamento de longo alcance, varredura automatizada e reposicionamento rápido.

Um PTU profissional fornece:

• Rotação suave, controlada

• Alto torque para levantar cargas úteis pesadas

• Posicionamento angular preciso (0,01 °-0,1 °)

• Estabilidade sob vento, vibração ou choque

• Controle remoto ou automatizado por meio de protocolos Ethernet, RS485, ONVIF ou personalizados

O que é uma unidade de câmera Pan Tilt?

Uma unidade de inclinação da câmera é projetada especificamente para câmeras de luz visível, sensores térmicos, módulos de zoom ou cargas úteis multisensores EO/IR combinadas.

Comparado às câmeras PTZ do consumidor, um PTU profissional oferece:

• Capacidade de carga útil de 3-200 kg

• Torque ou servomotores em vez de pequenos motores de passo

• Precisão de posicionamento muito maior

• IP66-IP68 proteção ambiental

• Capacidade de integração personalizada completa




Como funciona uma unidade Pan Tilt: mecanismos internos

Motor de torque de acionamento direto

Os PTUs de última geração usam motores de acionamento direto sem escova, oferecendo rotação rápida, folga zero, alta precisão e vida útil extremamente longa.

Mecanismos de engrenagem ou Worm-Gear

Comum em PTUs de médio porte. Eles fornecem um bom auto-travamento, movimento estável e desempenho econômico.

Sistema do codificador

Os codificadores fornecem feedback preciso, permitindo predefinições precisas, digitalização repetível e controle de malha fechada.

Eletrônica de controle

Os PTUs modernos suportam RS485, CAN bus, Ethernet IP e oferecem SDKs para integração em nível de sistema.

Proteção ambiental

PTUs profissionais suportam chuva, neve, ventos fortes, calor do deserto e ambientes costeiros corrosivos.

Principais métricas de desempenho

• Capacidade de carga útil-normalmente 3-200 kg, dependendo do modelo.

• Pan & Tilt Speed-importante para rastreamento de UAV e digitalização rápida.

• Precisão de posicionamento-essencial para imagens de zoom de longo alcance.

• Saída de torque-permite que o PTU resista ao vento e à inércia.

• Desempenho de Estabilização-reduz a vibração e o jitter da imagem.




Aplicações de PTUs profissionais

• Vigilância fronteiriça e costeira

• Monitoramento do campo de petróleo e gás

• Segurança do perímetro do aeroporto e do porto marítimo

• Cidade inteligente e proteção de infraestrutura

• Defesa e sistemas militares EO/IR

• Inspeção e monitoramento da torre de telecomunicações




Unidade Pan Tilt vs. Posicionador Pan Tilt

Embora frequentemente usada de forma intercambiável, uma unidade de inclinação de pan geralmente se refere ao mecanismo de eixo duplo completo, incluindo motores, codificadores e eletrônicos de controle, enquanto um posicionador de inclinação pan é mais um termo de engenharia focado na própria plataforma mecânica/rotacional.

Como escolher o PTU certo

Critérios de seleção importantes incluem:

• Carga útil e centro de gravidade

• Velocidade de rotação necessária

• Requisitos de precisão (0,01 °/0,02 °/0,1 °)

• Temperatura ambiental e classificação IP

• Compatibilidade do protocolo de comunicação

• Ciclo de trabalho e tipo de aplicação




Por que os sistemas profissionais usam PTUs em vez de câmeras PTZ

Um PTU oferece torque, estabilidade, precisão e suporte multisensor muito maiores. As câmeras PTZ não são adequadas para EO/IR de longo alcance, cargas úteis pesadas ou ambientes hostis.

Conclusão

Uma unidade pan tilt é a base dos modernos sistemas de vigilância de longo alcance e EO/IR. Ele garante rastreamento estável, posicionamento preciso e desempenho externo confiável 24 horas por dia, 7 dias por semana, mesmo sob condições extremas.

Saiba mais

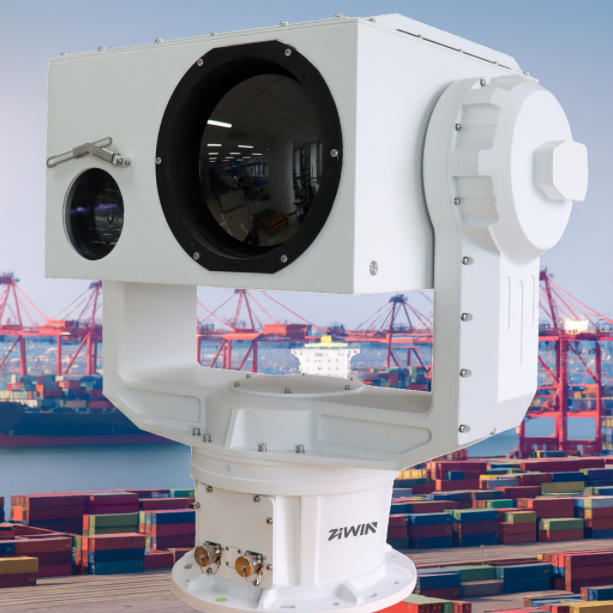

ZIWIN fornece uma gama completa de unidades de inclinação pan profissionais com precisão personalizável e design de motor de torque.
