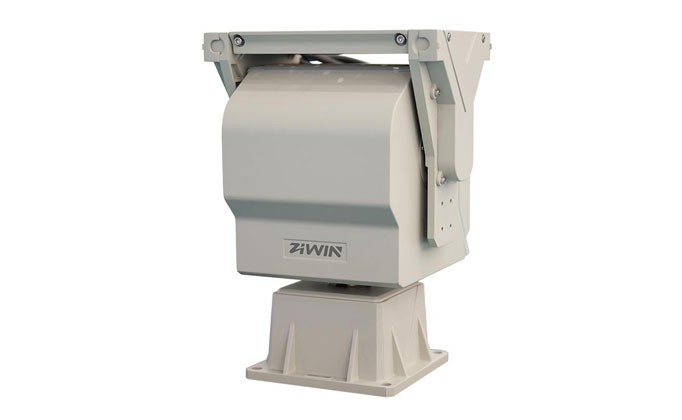

Guia de instalação profissional: principais etapas para instalar, calibrar e depurar seu posicionador de inclinação pan

Depois de selecionar uma Pan Tilt Unit (PTU) de alto desempenho, a instalação correta, a calibração meticulosa e a depuração completa são essenciais para desbloquear todo o seu potencial e garantir uma longa vida útil. O termo Pan Tilt Positioner destaca especificamente sua capacidade central de "posicionamento preciso". Este guia fornece instruções passo a passo para a instalação profissional do seu PTU e detalha os pontos essenciais de calibração e depuração, permitindo que seu "olho ágil" veja com mais firmeza, precisão e mais.

Preparação pré-instalação

1. Pesquisa do site:

OConfirmação do ponto de montagem:O local atende às necessidades de cobertura de vigilância? Existem obstruções na linha de visão? É acessível para manutenção futura?

OAvaliação estrutural:A superfície de montagem (parede, poste, viga) é suficientemente forte e estável? Ele pode suportar o peso combinado e o torque da unidade de inclinação da panela, da câmera e da carga de vento? Crucial para instalações elevadas! Reforce, se necessário.

OVerificação ambiental:A impermeabilização, a proteção contra poeira, os pontos de acesso de energia e o roteamento do cabo de sinal estão planejados?

2. ferramenta & Material Preparação:

O Broca elétrica, furadeira de martelo (para concreto), brocas apropriadas, nível de espírito, chaves (extremidade aberta, ajustável), chaves de fenda (Phillips, cabeça plana), decapantes, ferramenta de crimpagem, multímetro, fita isolante/impermeável, mastique/silicone à prova d'água, abraçadeiras, arnês de segurança (essencial para o trabalho de alta qualidade).

O Suporte de montagem compatível, plugues de parede/âncoras (adequado para material de parede), kit de acessórios PTU.

3. produto Unboxing & Inspeção:

O Verifique o conteúdo contra a lista de embalagem (corpo PTU, suporte, pacote de parafuso, manual, etc.).

O Inspecione para qualquer dano de envio.

O Gire suavemente os eixos horizontais e verticais manualmente para verificar se há encadernação ou ruídos incomuns (CUIDADO: Execute isso muito suavemente antes de ligar para evitar danos às engrenagens internas).

Instalação Mecânica da Unidade Pan Tilt

1. instalação do suporte (se aplicável):

O Posicione o suporte de acordo com o plano. Use um nível de espírito para garantir que o suporte seja montado PERFEITAMENTE NÍVEL. Isso é fundamental para o nivelamento PTU subsequente! Marque os furos, perfure, insira as âncoras e aperte com segurança o suporte.

2. montagem do PTU para o suporte/base:

O Alinhe a base PTU com a placa de montagem do suporte ou diretamente à superfície de montagem (por exemplo, para montagem pendente).

O Aperte com segurança e uniformemente os parafusos fornecidos pela PTU. Certifique-se de que todos os parafusos estejam instalados e apertados para evitar o afrouxamento da vibração a longo prazo.

ONÍVEL VERIFICO:Use o nível de espírito novamente na base PTU (ou superfície de nivelamento designada) para confirmar que toda a unidade de pan e inclinação está perfeitamente nivelada. Isso é crítico para uma rotação suave e um horizonte de imagem de nível!

3. instalando a câmera & o alojamento:

O Monte a câmera com segurança na plataforma da câmera da PTU de acordo com o manual da câmera. Certifique-se de que os parafusos de travamento estejam apertados.

O Se estiver usando uma caixa externa, coloque-a sobre a câmera e PTU (algumas PTUs têm interfaces de habitação integradas). Siga as instruções do alojamento para a selagem. Imperativo: Execute uma impermeabilização completa, especialmente em pontos de entrada de cabos, usando aroeira e glândulas à prova d'água.

Conexões Elétricas & Fiação

SEGURANÇA PRIMEIRO! DESCONECTE TODO O PODER ANTES DE PROCEDER!

1. Conexão do cabo de alimentação:

O Confirme a tensão necessária do PTU (AC24V/DC24V/DC12V). Use um cabo com classificação adequada com medidor suficiente (considere a queda de tensão na distância).

O Tira as extremidades do fio e conecte-se aos terminais de energia da PTU ( / -ou L/N, combine cuidadosamente o diagrama de fiação da PTU!).

O Execute isolamento e proteção contra intempéries (ao ar livre). As unidades de inclinação da ZIWIN TECNOLOGY normalmente apresentam blocos de terminais ou conectores de aviação convenientes.

2. Conexão do cabo de sinal de controle (RS-485):

O Use um cabo de par trançado blindado (STP) (por exemplo, um par de cabo Cat5e/Cat6 ou cabo de RS-485 dedicado). O escudo é vital para a imunidade ao ruído.

O Conecte a interface de RS-485 do PTU (geralmente rotulada de A /B-ou D /D-) à interface correspondente no controlador (DVR/NVR/teclado).

OCONFIGURAÇÃO DA REDE CRÍTICA:

• Certifique-se de que toda a rede RS-485 use uma topologia de "cadeia de margarida" (barramento), NÃO topologia de estrela.

• Instale um resistor de terminação de 120Ω entre os terminais A e B APENAS no ÚLTIMO dispositivo no barramento (geralmente o PTU final ou extremidade do controlador). Isso é essencial para uma comunicação estável sem perda de pacotes! Revise cuidadosamente os manuais do controlador e PTU em relação à rescisão.

OEscudo de aterramento:Aterre a blindagem do cabo em uma extremidade apenas (normalmente no controlador ou na extremidade da fonte de alimentação) para um solo de terra adequado. Deixe a outra extremidade desconectada para evitar loops de aterramento.

3. Vídeo/Rede Conexão Cabo:

OCâmera analógica:Conecte o cabo de vídeo (por exemplo, SYV-75-5) à interface de entrada de vídeo da PTU (se ele integrar um anel deslizante de vídeo).

OCâmera IP (rede):Conecte o cabo de rede à interface de rede da PTU (também via anel deslizante). O cabo Ethernet blindado (STP) é recomendado.

OExecute a proteção contra intempéries!

4. gestão & proteção do cabo:

O Use laços de cabo para empacotar e proteger separadamente cabos de energia, controle e vídeo/rede, evitando emaranhamento e tensão.

O Para corridas ao ar livre, use conduítes ou bandejas de cabos para proteger os cabos do sol, da chuva e dos danos.

O Deixe um loop de serviço suficiente do cabo no ponto de saída da PTU para evitar puxões durante a rotação.

Configuração inicial e básica

1. Verificação final:Todas as conexões estão corretas e seguras? À prova de intempéries completa? Parafusos apertados?

2. Power On:Aplique poder. Observe as luzes indicadoras de PTU (se presentes)-deve mostrar o status normal (por exemplo, ligar o LED, piscar o LED de comunicação).

3. teste de comunicação:Usando o teclado de controle ou software VMS, envie comandos básicos (por exemplo, pan esquerdo, pan direito). Observe se a unidade de inclinação pan responde.

4. definir o código de endereço:Se várias PTUs estiverem na rede, defina um endereço de RS-485 exclusivo para cada um por meio de switches DIP no PTU ou software (se houver suporte). Conflitos de endereço causam caos de controle.

5. Definir protocolo:Através de interruptores DIP ou software, defina o protocolo de comunicação da PTU para corresponder exatamente ao controlador (teclado/DVR/VMS).

Núcleo: Calibração & Fine-Tuning

1. nível de calibração (re-confirmar):

O Use o software de controle/teclado para girar o PTU para sua posição horizontal (0 ° Pan). Observe se a linha do horizonte (ou um objeto de referência) na imagem da câmera está nivelada. Se NÃO estiver nivelado, a montagem física não está perfeitamente nivelada.

O Solução:Power OFF. Afrouxe ligeiramente os parafusos de montagem (não remova). Shim sob a base com arruelas finas até que a imagem esteja nivelada. Aperte novamente os parafusos com segurança. Esta é a base para um posicionamento preciso.

2. configuração de posição predefinida & calibração:

O Conduza o PTU usando o controlador para apontar a câmera precisamente em um ponto alvo crítico distinto.

O Concentre a lente bruscamente.

O No controlador (teclado/VMS), invoque a função "Definir predefinição" e atribua um número predefinido (por exemplo, 1).

OPasso chave: Calibrar a posição Feedback:Posicionadores de inclinação pan de alta qualidade (como a série ZIWIN) normalmente suportam:

• Posição de aprendizagem/escrever comando:Envie um comando dizendo ao PTU "esta posição atual é o local real para o Pré-ajuste X." Isso usa o codificador interno para registrar o ângulo exato.




• Visual Fine-Tuning (Opcional):Alguns sistemas avançados permitem um ajuste menor no nível de pixel do ponto central da imagem predefinida.

ORepetibilidade do teste:Mova o PTU para outro lugar. Lembre-se da preconfiguração recém-definida. Observe se ele retorna com precisão ao alvo. Repita várias vezes para verificar a repetibilidade. Desvio significativo justifica a verificação da estabilidade da montagem, sobrecarga potencial ou precisão da PTU.

3. configuração de limite (se necessário):

OLimites horizontais:Conduza o PTU para sua posição mais à esquerda permitida, defina o limite esquerdo. Repita para o limite certo. Impede o enrolamento ou colisões do cabo.

OLimites verticais:Defina os ângulos máximos para cima (inclinação para cima) e para baixo (inclinação para baixo). Impede que a câmera atinja sua caixa ou suporte.

4. velocidade & Modo Configurações:

O Definir velocidades de Pan e Inclinação apropriadas (velocidade de cruzeiro, velocidade de rastreamento) no software de controle.

O Definir uma posição inicial.

O Ativar a funcionalidade Auto Flip (se suportado por PTU e câmera).

O Configurar caminhos de cruzeiro (padrões/passeios).

Teste final & Comissionamento

· Teste todas as funções de controle: direções Pan/Tilt, mudanças de velocidade, recall predefinido, cruzeiro, retorno da posição inicial.

· Teste a precisão predefinida em diferentes níveis de zoom (maior zoom exige maior precisão).

· Simular alvos móveis para testar o rastreamento (manual e rastreamento automático).

· Verifique a estabilidade da imagem para jitter perceptível durante o movimento.

· Completar uma lista de verificação de instalação e comissionamento.

Dicas de manutenção

· Periodicamente (por exemplo, trimestral) verifique a estanqueidade do parafuso de montagem.

· Limpe o alojamento PTU, especialmente aberturas (para ventiladores/aquecedores) e costuras em unidades externas de inclinação e inclinação, para evitar que o acúmulo de poeira afete o resfriamento e a proteção contra intempéries.

· Inspecione cabos para envelhecimento, danos ou mordidas de animais.

· Teste regularmente a precisão predefinida e as funções básicas.

Conclusão:Instalar e depurar um Posicionador Pan Tilt requer paciência e atenção aos detalhes. A adesão estrita aos padrões de instalação, a ênfase na calibração de nível e na calibração predefinida e a garantia de conexões elétricas corretas e confiáveis (especialmente a rede RS-485) são fundamentais para garantir a precisão e estabilidade a longo prazo, e confiabilidade da sua unidade de inclinação pan. A TECNOLOGIA ZIWIN não apenas fornece unidades de inclinação de alta qualidade, mas nossos manuais abrangentes e suporte técnico prontamente disponível o guiarão para uma instalação e comissionamento bem-sucedidos.
