Características do Posicionador de Inclinação Pan de Alta Precisão ZN-SPM30Y
Unidade de inclinação de panela média, uso interno/externo
Transmissão de engrenagem sem-fim de alta precisão
Suporte Power-off Auto-bloqueio
Max. Capacidade de carga 30kg (66,22 lb)
Construção de liga de alumínio de alta resistência
Velocidade Pan: 0,01 ° ~ 20 °/S (até 55 °/S; quanto maior a velocidade de rotação, menor a capacidade de carga)
Velocidade de inclinação: 0,01 ° ~ 10 °/S (até 30 °/S; quanto maior a velocidade de rotação, menor a capacidade de carga)
360 ° contínuo (faixa de rotação personalizável de 0 ° a 340 °)
Faixa de inclinação: -60 ° ~ 20 ° (rotação limitada opcional, com uma faixa de ângulo máxima de-90 ° a 90 °)
Posição predefinida: 200
Precisão predefinida: ± 0,1 °
Feedback da posição de suporte e posição absoluta
RS485/RS422 Controle Pan com Pelco P/D Protocolo
Grau de proteção: IP66 à prova d'água
| Modelo | ZN-SPM30Y |
| Max. Capacidade de carga | 30kg (66,22 lb) |
| Tipo de carga | Carga superior, carga lateral |
| Modo de transmissão | Transmissão de engrenagem sem-fim |
| Velocidade Pan | 0,01 ° ~ 20 °/S |
| Velocidade de inclinação | 0,01 ° ~ 10 °/S |
| Gama Pan | 360 ° contínuo |
| Inclinação Rang | -60 ° ~ 20 ° |
| Predefinições | 200 |
| Precisão predefinida | ± 0,1 ° (opcional ± 0,01 °) |
| Cruzeiro de automóveis | Suporte, 2 (cada um com 40 predefinições) |
| Auto Digitalização | Suporte, 1 |
| Posição predefinida da lente | Opcional |
| Velocidade de controle da lente | Opcional |
| Auto Homing | Pode ser configurado dentro do período de 1 ~ 60 mins |
| Poder no autoteste | Suporte |
| Posição Passback | Resposta de consulta ou transmissão de resposta em tempo real |
| Interruptor auxiliar | Opcional (1 ~ 2 grupos) |
| Sal-Spray | Opcional |
| Protocolo | Pelco D (opcional Pelco P/ModBus-RTU) |
| Taxa de Baud | 9600bps (opcional 2400/4800/115200 bps) |
| Auto-bloqueio | Suporte |
| Interface | |
| Interface de comunicação | RS422 (interface de rede RS485/RS232 opcional) |

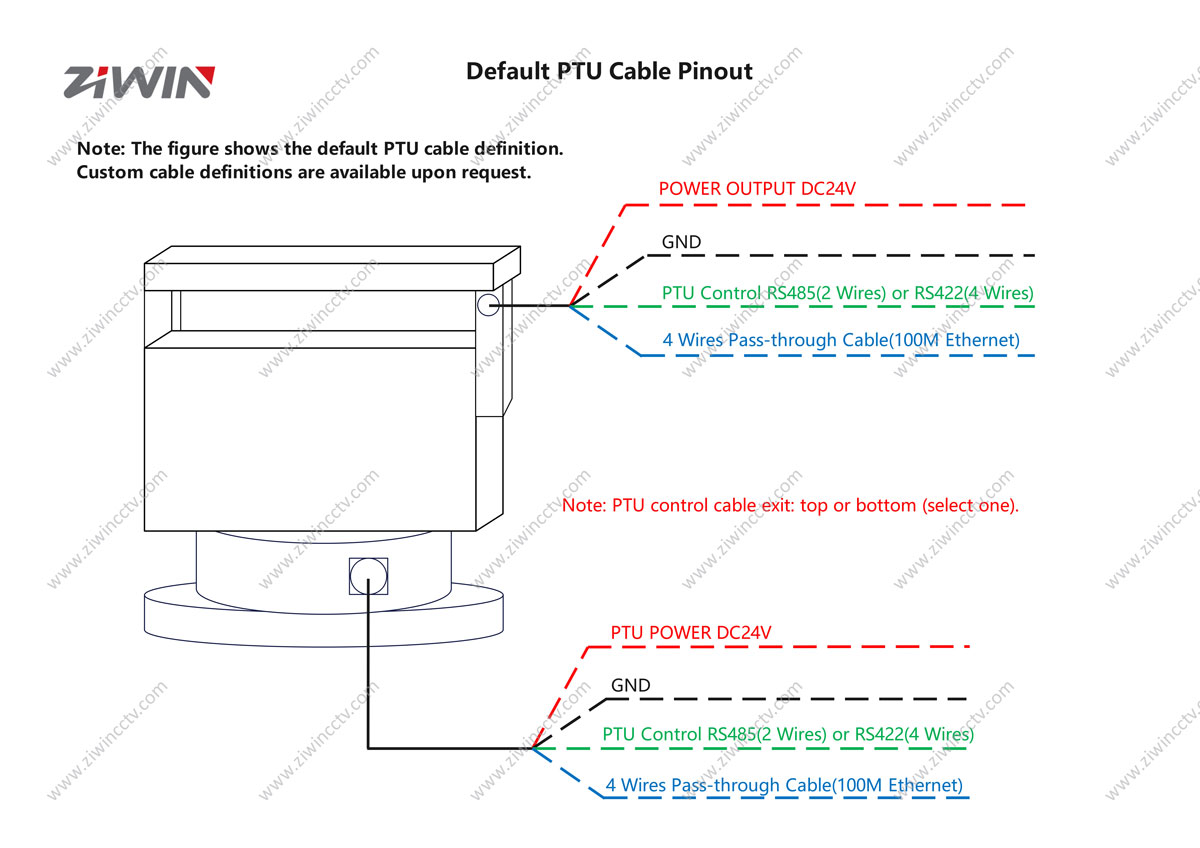

| Tomada de cabo superior | Um cabo de sinal padrão de passagem (4 núcleos), um cabo de saída de energia DC24V (2A) |
| Tomada de cabo inferior | Um cabo de sinal padrão de passagem (4 núcleos), um cabo de entrada de energia DC24V (fonte de alimentação do sistema), um cabo RS422 (comunicação pan-tilt). |
| Geral | |
| Fonte de alimentação | DC24V (DC48V/AC220V opcional) |
| Consumo de energia | ≤ 90W |
| Consumo de energia estática | ≤ 2W |
| Grau de Proteção | IP66 |
| Temperatura de trabalho | -25 °C ~ + 65 °C |
| Umidade de trabalho | 90% RH, sem condensação |
| Temperatura de armazenamento | -40 °C ~ + 65 °C |

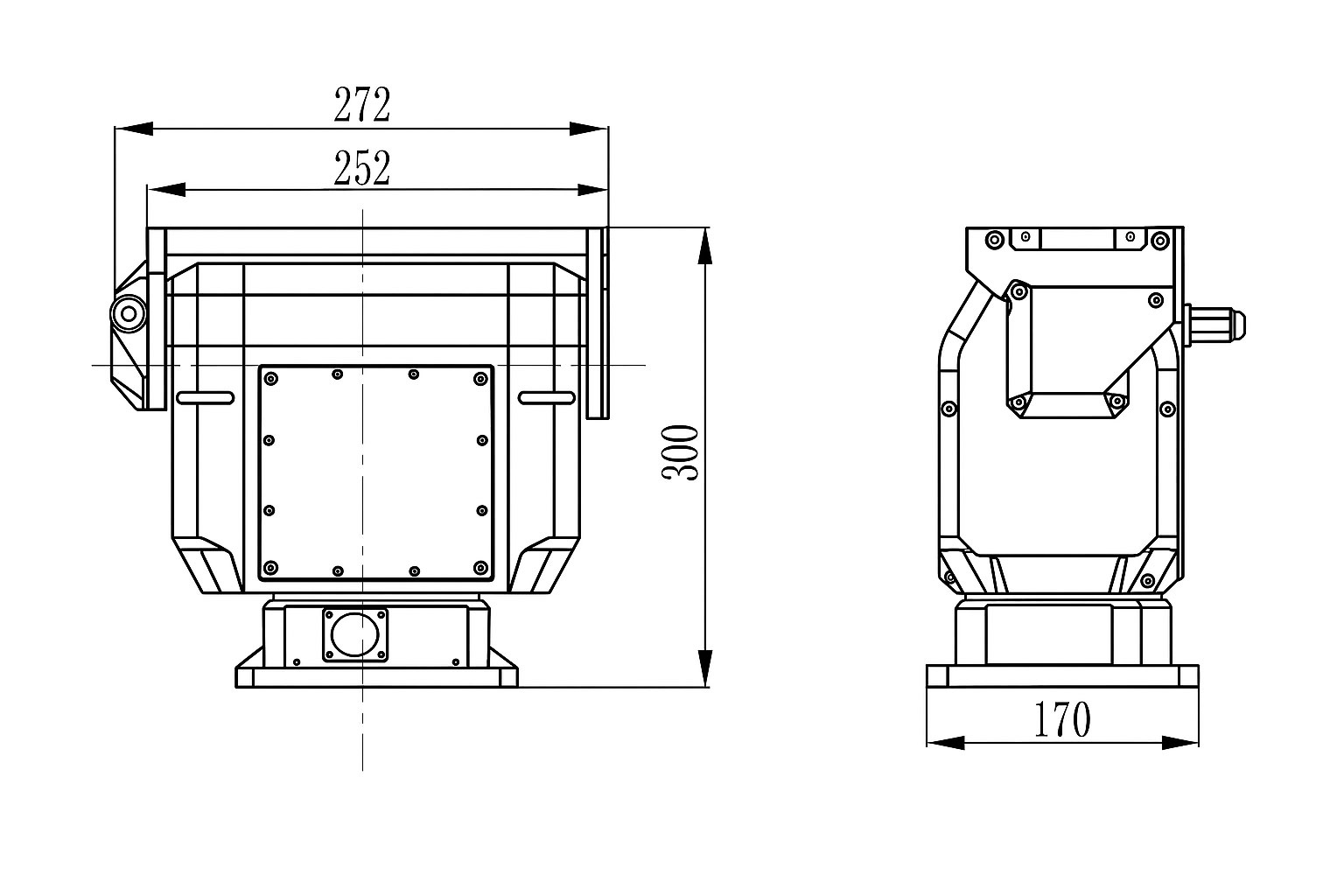

| Tamanho | 272 × 170 × 300mm(L × W × H) |
| Peso | 12kg (26,73 lb) |
| Método de instalação | Instalação fixa, Veículo-montado, içamento |
Q: Que tipos de módulos de câmera são compatíveis com ZN-SPM30Y?
R: O ZN-SPM30Y suporta núcleos de câmera de luz visível de zoom médio a longo e lentes de imagem térmica, fornecendo integração flexível para reconhecimento de longo alcance e rastreamento inteligente.
P: Quais aplicações típicas usam esta unidade pan-tilt de 30 kg?
R: Este modelo de alta carga é amplamente utilizado em veículos robóticos, sistemas de prevenção de incêndios florestais, vigilância marítima, postos avançados de fronteira e estações terrestres de UAV.
P: Como o ZN-SPM30Y é otimizado para estabilidade de carga útil grande?
R: Com uma capacidade de 30 kg e acionamento de engrenagem sem-fim de precisão, a unidade garante rotação suave, alta saída de torque e precisão repetível (± 0,1 ° / ± 0,01 ° opcional) sob sistemas ópticos pesados.
Q: Pode funcionar de forma confiável em condições externas adversas?
A: Sim. Seu corpo de liga de alumínio de alta resistência e proteção IP66 permitem operação a longo prazo em ambientes de vento, chuva, spray de sal e alta umidade.
Q: O ZN-SPM30Y suporta integração com plataformas robóticas ou inteligentes?
A: Sim. Ele suporta os protocolos RS422/RS485/RS232 e ModBus-RTU ou Pelco P/D, integrando-se facilmente com robôs autônomos, sistemas de visão AI e plataformas de controle remoto.
