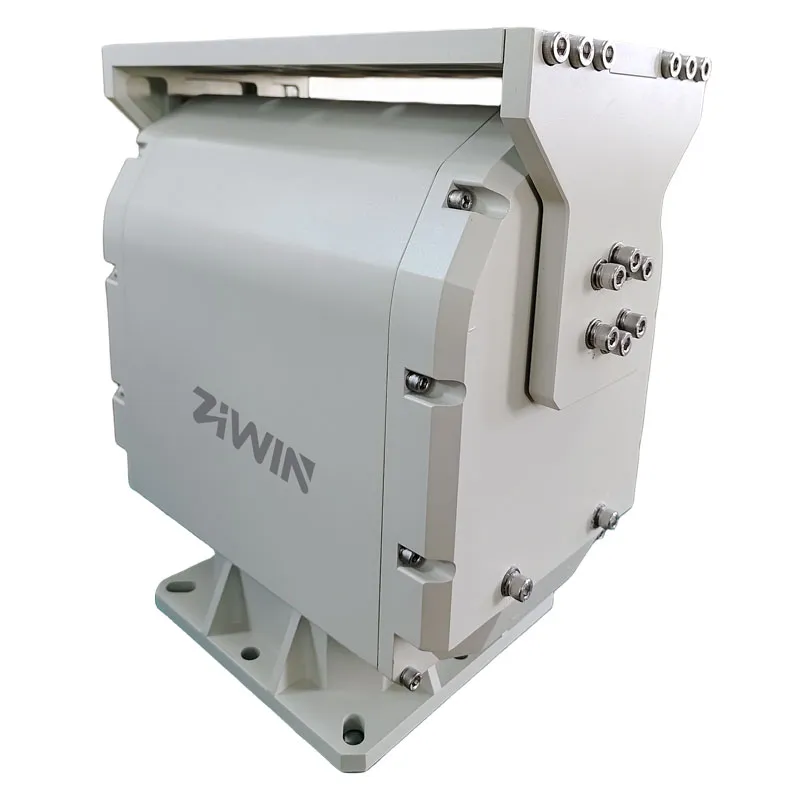

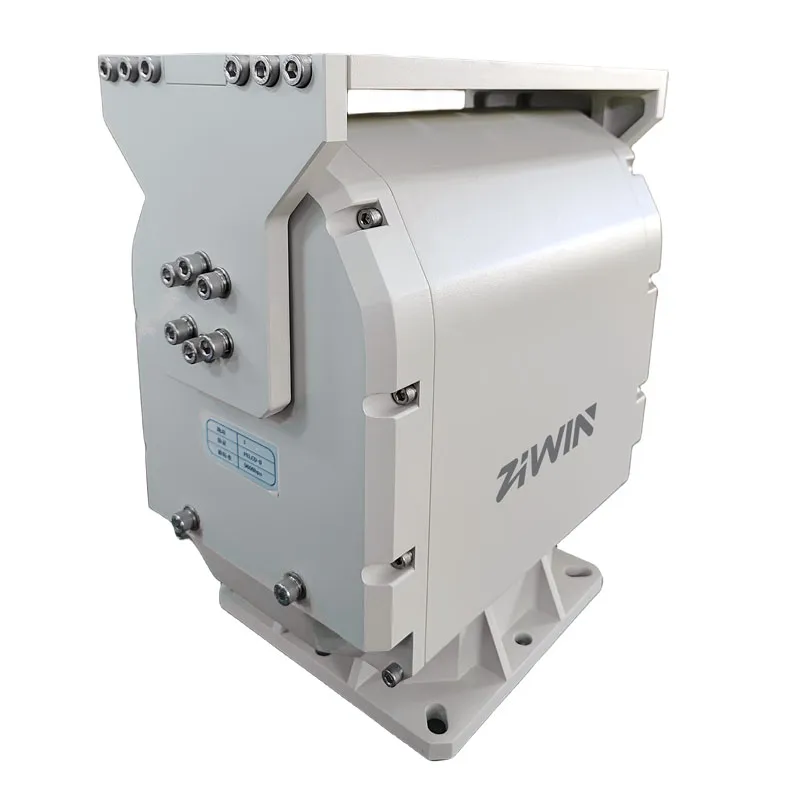

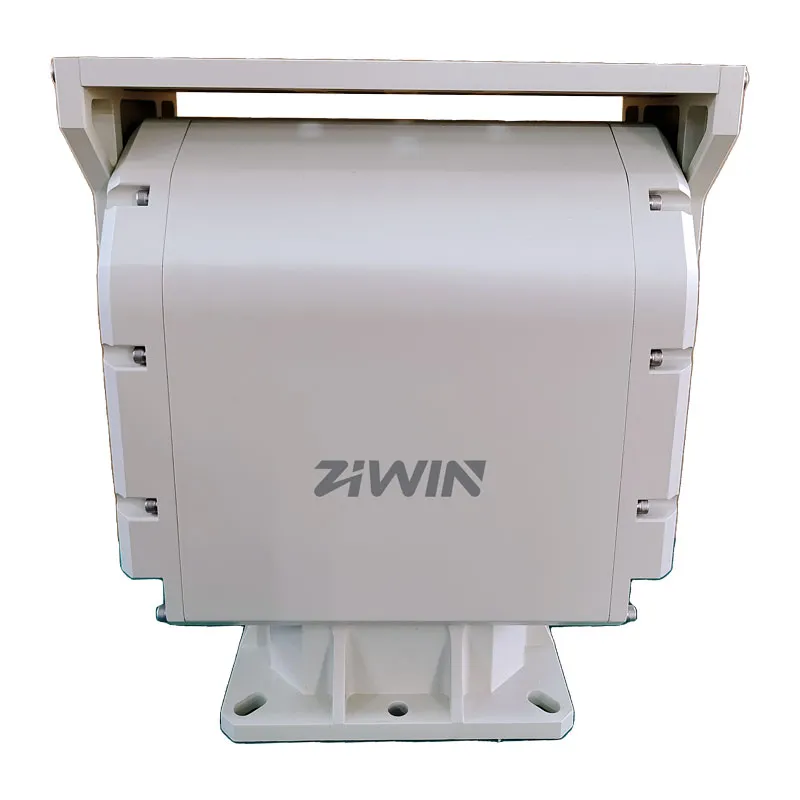

Características do ZN-SPH80Y Heavy Duty Pan Tilt Head
Unidade de inclinação de panela pesada, uso interno/externo
Transmissão de engrenagem sem-fim de alta precisão
Suporte Power-off Auto-bloqueio
Capacidade de carga máx. 80kg (176,59lb)
Construção de liga de alumínio de alta resistência
Velocidade Pan: 0,01 ° ~ 8 °/S (até 20 °/S; quanto maior a velocidade de rotação, menor a capacidade de carga)
Velocidade de inclinação: 0,01 ° ~ 4 °/S (até 10 °/S; quanto maior a velocidade de rotação, menor a capacidade de carga)
360 ° contínuo (faixa de rotação personalizável de 0 ° a 340 °)
Faixa de inclinação: -45 ° ~ 45 ° (rotação limitada opcional, com uma faixa de ângulo máxima de-90 ° a 90 °)
Posição predefinida: 200
Precisão predefinida: ± 0,1 °
Feedback da posição de suporte e posição absoluta
RS485/RS422 Controle Pan com Pelco P/D Protocolo
Grau de proteção: IP66 à prova d'água
| Modelo | ZN-SPH80Y |
| Max. Capacidade de carga | 80kg (176,59lb) |
| Tipo de carga | Carga superior, carga lateral |
| Modo de transmissão | Transmissão de engrenagem sem-fim |
| Velocidade Pan | 0,01 ° ~ 8 °/S |
| Velocidade de inclinação | 0,01 ° ~ 4 °/S |
| Gama Pan | 360 ° contínuo |
| Inclinação Rang | -45 ° ~ 45 ° |
| Predefinições | 200 |
| Precisão predefinida | ± 0,1 ° (opcional ± 0,01 °) |
| Cruzeiro de automóveis | Suporte, 2 (cada um com 40 predefinições) |
| Auto Digitalização | Suporte, 1 |
| Posição predefinida da lente | Opcional |
| Velocidade de controle da lente | Opcional |
| Auto Homing | Pode ser configurado dentro do período de 1 ~ 60 mins |
| Poder no autoteste | Suporte |
| Posição Passback | Resposta de consulta ou transmissão de resposta em tempo real |
| Interruptor auxiliar | Opcional (1 ~ 2 grupos) |
| Sal-Spray | Opcional |
| Protocolo | Pelco D (opcional Pelco P/ModBus-RTU) |
| Taxa de Baud | 9600bps (opcional 2400/4800/115200 bps) |
| Auto-bloqueio | Suporte |
| Interface | |
| Interface de comunicação | RS422 (interface de rede RS485/RS232 opcional) |
| Tomada de cabo superior | Um cabo de sinal padrão de passagem (4 núcleos), um cabo de saída de energia DC24V (2A) |
| Tomada de cabo inferior | Um cabo de sinal padrão de passagem (4 núcleos), um cabo de entrada de energia DC24V (fonte de alimentação do sistema), um cabo RS422 (comunicação pan-tilt). |
| Geral | |
| Fonte de alimentação | DC48V (AC220V opcional) |
| Consumo de energia | ≤ 200W |
| Consumo de energia estática | ≤ 5W |
| Grau de Proteção | IP66 |
| Temperatura de trabalho | -25 °C ~ + 65 °C |
| Umidade de trabalho | 90% RH, sem condensação |
| Temperatura de armazenamento | -40 °C ~ + 65 °C |

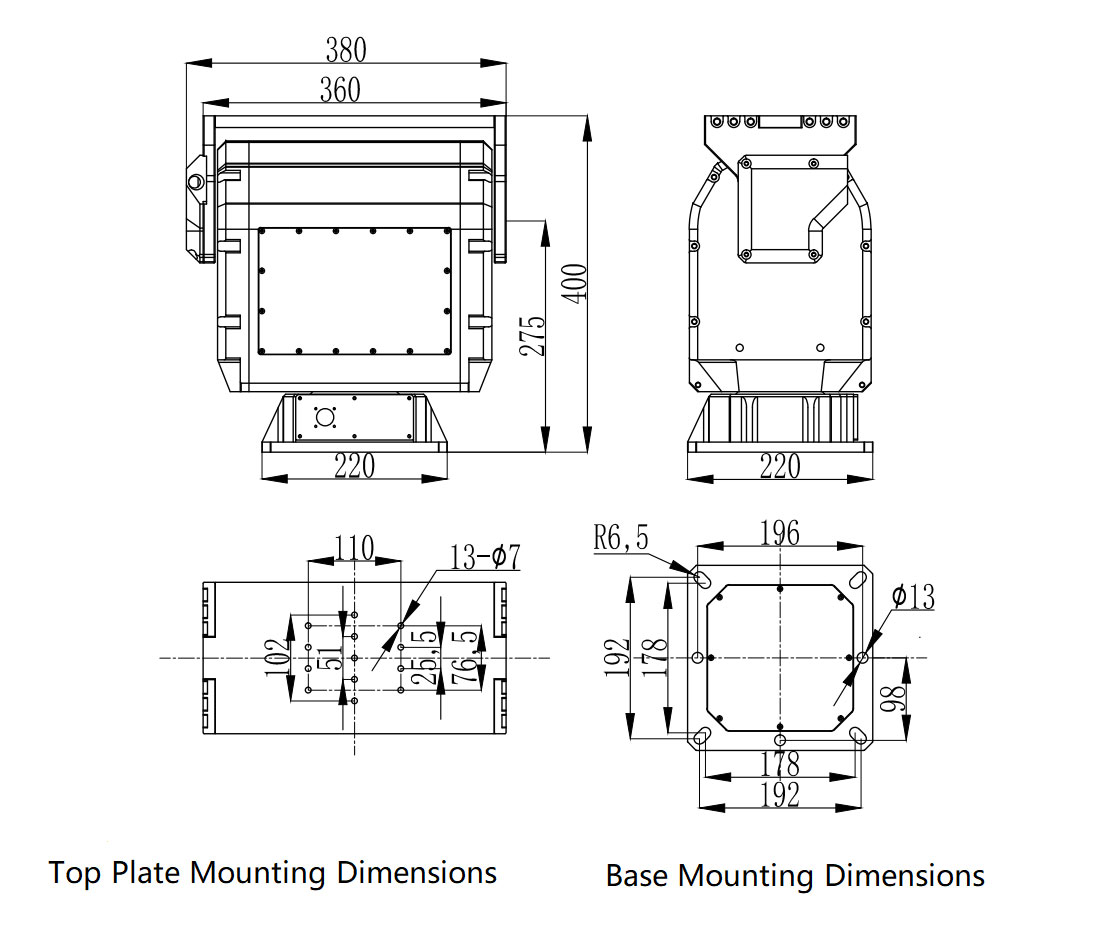

| Tamanho | 380 × 220 × 400mm(L × W × H) |
| Peso | 32kg (70,88lb) |
| Método de instalação | Instalação fixa, Veículo-montado, içamento |
Q: Que tipos de cargas úteis o ZN-SPH80Y pode suportar?
R: O ZN-SPH80Y é projetado para cargas úteis pesadas e de alta precisão, como núcleos de câmera com zoom óptico 4K 80-120 ×, imagens térmicas de grande abertura, telêmetros a laser, sensores multiespectrais, e módulos de radar para detecção e rastreamento de alvos de ultra-longo alcance.
Q: Onde o ZN-SPH80Y é usado tipicamente?
A: É amplamente aplicado na defesa costeira e de fronteira, reconhecimento militar, vigilância marítima, torres de controle do aeroporto, observação naval, e projetos de inspeção de dutos de energia que exigem controle ultraestável e grande capacidade de carga útil.
P: Como consegue um controle estável para cargas úteis pesadas?
R: Usando uma unidade de engrenagem sem-fim de precisão com feedback de circuito fechado (sistema codificador opcional), o ZN-SPH80Y mantém ± 0,01 ° de precisão de posicionamento e rotação suave, mesmo ao manusear cargas úteis de 80 kg em baixa velocidade (0,01 °/s).
Q: É adequado para ambientes externos agressivos?
A: Sim. Sua construção de liga de alumínio à prova d'água e poeira IP66 garante operação confiável sob umidade costeira, spray de sal e condições de temperatura de-30 ° C a 65 ° C.
P: O ZN-SPH80Y pode se integrar com sistemas de rastreamento de radar ou IA?
A: Sim. Ele suporta interfaces RS422/RS485/RS232 e protocolos ModBus-RTU / Pelco P/D, tornando-o compatível com rastreamento por radar, reconhecimento de imagem AI e sistemas de comando inteligentes para aplicações de defesa.
