Fluxo principal vs fluxo secundário em CCTV: guia rápido para cálculo de armazenamento

Em sistemas modernos de vigilância CCTV, o fluxo principal e o sub-stream são dois conceitos-chave que muitas vezes confundem os usuários. Ao projetar um projeto de vigilância por vídeo ou calcular os requisitos de armazenamento, é importante entender as diferenças entre os dois fluxos. Este artigo explica suas funções, destaca aplicativos típicos e fornece uma fórmula prática para estimar rapidamente a capacidade de armazenamento de CCTV.

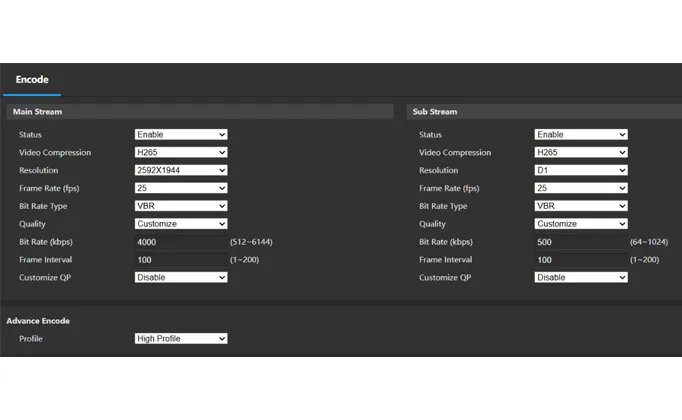

Qual é o fluxo principal?

O fluxo principal é o fluxo de vídeo primário de alta qualidade gerado pela câmera.

• Resolução:Normalmente, a resolução mais alta suportada pela câmera (por exemplo, 1080p, 4MP ou 4K).

• Taxa de bits:Normalmente entre 3-8 Mbps, dependendo do formato de compressão (H.264/H.265) e configurações de qualidade de imagem.

• Caso de uso:Gravação em NVR/DVR, armazenamento local, reprodução de alta definição e coleta de evidências.

O que é o Sub Stream?

O sub stream é um fluxo de vídeo secundário de baixa taxa de bits projetado para aplicativos amigáveis à largura de banda.

• Resolução:Normalmente mais baixo, como CIF, D1 ou 720p.

• Taxa de bits:Geralmente entre 256 Kbps e 1 Mbps.

• Caso de uso:Visualização remota em dispositivos móveis, visualização ao vivo em monitoramento de várias telas, transmissão de baixa largura de banda.

Em termos simples:

Fluxo principal = Armazenamento de alta qualidade

Sub Stream = visualização remota suave

Por que os sistemas de CFTV usam fluxos duplos?

1. equilíbrio qualidade e largura de banda

O fluxo principal garante gravações claras.

O sub stream permite a reprodução suave em conexões limitadas de Internet.

2. reduzir a pressão de armazenamento

Sub stream requer significativamente menos armazenamento, adequado para pré-visualização multicanal.

3. melhorar a flexibilidade do sistema

Os usuários podem escolher entre o fluxo principal e o sub com base em seu cenário, garantindo a gravação de nível de evidência e o acesso em tempo real.

Fórmula de cálculo de armazenamento CCTV

Os requisitos de armazenamento de CFTV são determinados por taxa de bits, tempo de gravação e número de câmeras.

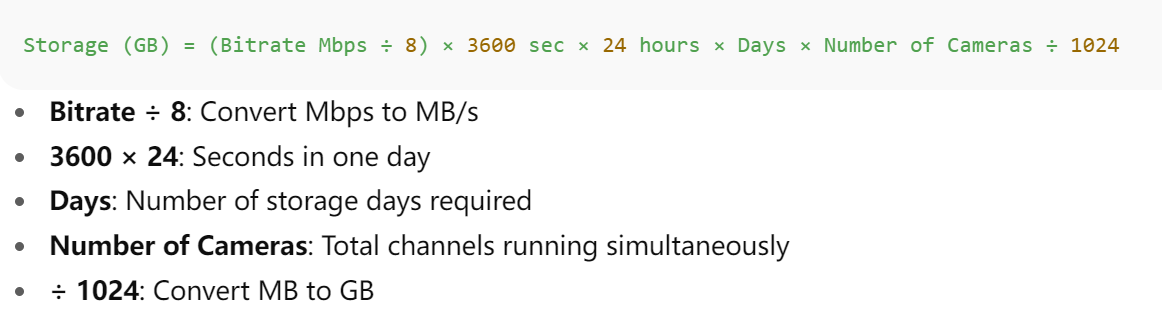

A fórmula básica é:

Exemplo de cálculo de armazenamento

Cenário:

50 câmeras, cada resolução de 1080p, codificação H.265, taxa de bits média de 3 Mbps.

Gravação necessária: 90 dias.

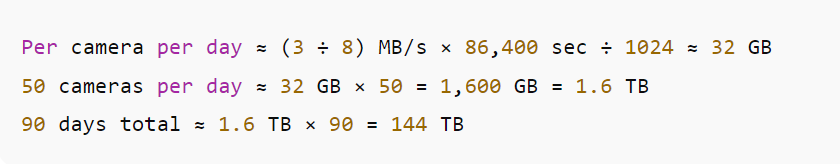

Cálculo:

Resultado:

Por 90 dias, cerca de144 TBÉ necessário. Considerando a disponibilidade real do disco rígido (~ 90% da capacidade nominal), pelo menos160 TB de armazenamentoÉ recomendado.

Dicas de otimização de armazenamento

1. Use H.265 Compressão

Economiza 30-50% de armazenamento em comparação com H.264.

2. Ativar gravação de detecção de movimentoG

Regista apenas quando o movimento é detectado, reduzindo o armazenamento desnecessário.

3. Taxa de bits variável (VBR)

Ajusta dinamicamente a taxa de bits dependendo da complexidade da cena.

4. Estratégia de armazenamento em camadas

Mantenha a gravação do fluxo principal para câmeras críticas, enquanto a gravação de sub stream pode ser usada para canais gerais.

Conclusão

O fluxo principal e o sub stream são componentes essenciais dos sistemas CCTV:

O fluxo principal garante armazenamento de evidências de alta qualidade.

Sub stream garante visualização remota suave e uso eficiente de largura de banda.

Ao compreender suas funções e aplicar a fórmula de cálculo de armazenamento CCTV, os projetistas do sistema podem planejar a capacidade de armazenamento com mais precisão, reduzindo custos enquanto mantêm a qualidade do vídeo e a confiabilidade do sistema.

Perguntas frequentes: Fluxo principal vs Sub Stream e cálculo de armazenamento CCTV

P: Qual é a diferença entre o fluxo principal e o sub stream no CCTV?

R: O fluxo principal fornece a mais alta qualidade de vídeo (e.g., 1080p ou 4K) para gravação e reprodução, enquanto o sub stream oferece menor resolução e taxa de bits para visualização remota suave e uso de largura de banda reduzida.

Q2: Por que o sub stream é importante em um sistema CCTV?

A2: O sub stream reduz a carga de rede e o uso de armazenamento, tornando-o ideal para monitoramento móvel, exibição em várias telas e situações em que a largura de banda da Internet é limitada.

Q: Como faço para calcular os requisitos de armazenamento CCTV?

A: Você pode usar a fórmula:

Isso ajuda a estimar a capacidade total de armazenamento necessária para o seu sistema CCTV.

P: Quanto armazenamento 50 câmeras precisam para 90 dias de gravação?

R: Para 50 câmeras com codificação H.265 1080p (3 Mbps cada), cerca de 144 TB são necessários por 90 dias. Considerando a eficiência do disco rígido, pelo menos 160 TB é recomendado.

Q: Como posso reduzir o espaço de armazenamento CCTV sem perder a qualidade do vídeo?

R: Use a compactação H.265, ative a gravação de detecção de movimento, adote a taxa de bits variável (VBR) e aplique diferentes estratégias de armazenamento para fluxo principal vs sub stream para otimizar o uso de armazenamento.
