Como selecionar uma unidade de inclinação da antena: um guia completo do comprador

A seleção da unidade de inclinação da antena correta é essencial para garantir um posicionamento estável e preciso da antena em sistemas de comunicação sem fio, rastreamento por radar e microondas de longo alcance. Um sistema de inclinação de pan bem projetado melhora a precisão de apontamento, aumenta a confiabilidade do link e mantém o desempenho sob vento, vibração e ambientes externos agressivos. Este guia fornece uma estrutura clara e prática para ajudar os engenheiros a escolher a solução de inclinação de antena mais adequada para diferentes aplicações.

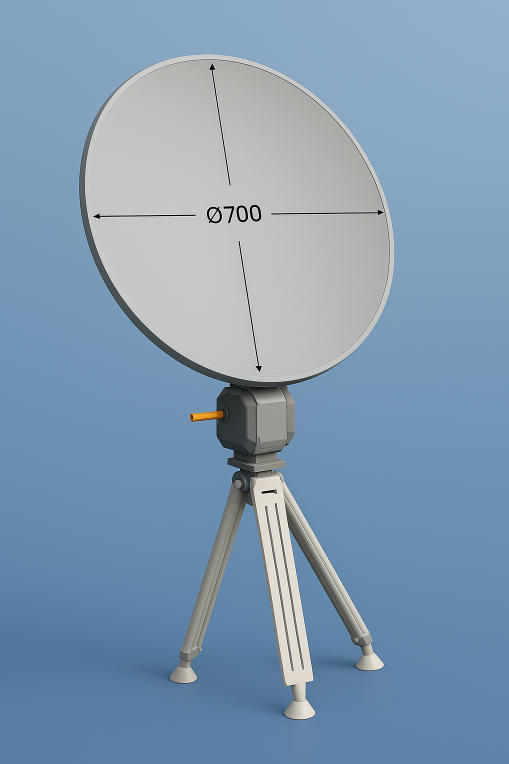

O que é um sistema de antena Pan Tilt?

Um sistema de inclinação do pan da antena (também chamado de unidade de inclinação do pan da antena, posicionador da antena ou unidade de inclinação do pan) é um dispositivo eletromecânico que gira uma antena ao longo de dois eixos:

-Pan-rotação horizontal

-Inclinação-rotação vertical

Isso permite aplicativos como:

-Rastreamento de UAV / drone

-Varredura de radar & padrões de pesquisa

-Alinhamento de micro-ondas de longo alcance e link sem fio

-Vigilância costeira e fronteiriça

-Comunicação marítima

-Sistemas de microondas por satélite e ponto a ponto

As unidades de inclinação da antena devem suportar alto torque, requisitos de precisão e ambientes agressivos-muito mais exigentes do que os mecanismos PTZ da câmera padrão.

Estrutura de seleção passo a passo

Para escolher a unidade de inclinação da antena correta, avalie:

1. carga mecânica & torque

2. desempenho de carga de vento

3. Pan & faixa de rotação de inclinação

4. velocidade & aceleração

5. precisão, precisão & reação

6. tipo de mecanismo de unidade

7. interface de comunicação

8. requisitos de anel deslizante

9. durabilidade ambiental

Requisitos Mecânicos: Carga, Torque & Vento

3.1 Capacidade de carga estática

Determine a carga útil total:

-Antena + radome

-Amplificadores RF, LNAs, LNBs

-Suportes & adaptadores

-Cabos e conectores

Sempre selecione um PTU com 30-50% de margem de carga extra.

3.2 Centro de Gravidade & Torque

Grandes antenas criam torque significativo devido aos braços de longo momento.

Verifique:

-Torque máximo permitido (N · m)

-Centro-de-gravidade offset

-Necessidade de contrapesos

3.3 Carga de vento

O vento tem grande impacto:

-Grandes antenas se comportam como velas

-Causas de erros de tremor e rastreamento

-Pode sobrecarregar o eixo de inclinação se subdimensionado

Requisitos de desempenho de movimento

4.1 Faixa de Rotação Pan & Tilt

Faixas típicas:

-Pan: 0-360 ° de rotação contínua (via anel deslizante)

-Inclinação: -90 ° a + 90 ° ou 0 ° a + 180 °

4.2 Velocidade & Aceleração

Aplicação | Velocidade típica

-Alinhamento de precisão: 0, 05-5 °/s

-Rastreamento geral: 5-30 °/s

-Rastreamento de radar/UAV: 30-80 °/s

A aceleração é crítica para tarefas de rastreamento dinâmico.

Precisão, repetibilidade e reação

Parâmetros chave:

-Resolução-menor passo de movimento

-Precisão-comando vs ângulo real

-Repetibilidade-precisão de retorno predefinida

-Backlash-jogo mecânico em engrenagens

A comunicação de longo alcance geralmente requer 0,01 °-0,05 ° de precisão.

Mecanismo de acionamento da unidade Pan Tilt

Diferentes PTUs usam diferentes tecnologias de acionamento interno.

Comparação do mecanismo de acionamento:

A maioria das PTUs de antena usa design híbrido servo-engrenagem sem-fim para alto torque e movimento suave.

Interface de controle & Integração

Interfaces comuns:

-RS-485 / RS-422-padrão industrial

-CANBUS-robótica & sistemas de veículos

-Ethernet (TCP/IP) - radar, sistemas multi-sensor

-Wireless-instalações móveis ou temporárias

Recomendado: RS-485 Ethernet para máxima flexibilidade.

Requisitos do anel deslizante

Anéis deslizantes suportam rotação contínua de 360 °. Os canais podem incluir:

-Potência (12V / 24V / 48V)

-RS-485 / CAN / Ethernet

-Juntas rotativas coaxiais RF

-Juntas rotativas de fibra óptica

Proteção ambiental

As PTUs da antena devem lidar com condições externas severas.

Interfaces mecânicas & instalação

Verifique:

-Padrão de buraco de montagem

-Compatibilidade da placa superior com antena

-Roteamento do cabo

-Capacidade de carga da torre/mastro

-Liquidação para o movimento de inclinação da antena

Lista de verificação de seleção rápida

Mecânico

-Carga (kg)

-Torque (N · m)

-Pan/faixa de ângulo de inclinação

-Velocidade & aceleração

-Backlash & precisão

-Canais de anel deslizante

Elétrico/Controle

-RS-485 / CANBUS / Ethernet

-Tipo de codificador

-Requisitos de energia

Ambiental

-IP66/67

-Temperatura

-Carga de vento

-Resistência ao sal-nevoeiro

-Tolerância de vibração

Configurações recomendadas por aplicação

Conclusão

Uma unidade de inclinação de antena bem selecionada melhora a precisão de apontamento, a confiabilidade do sistema e o desempenho operacional de longo prazo em ambientes externos hostis. Ao avaliar carga, torque, precisão, velocidade, mecanismo de acionamento, design de anel deslizante e classificações ambientais, os engenheiros podem garantir a compatibilidade e o desempenho ideais para qualquer sistema de antena.

Para consultas de projeto ou soluções personalizadas de inclinação de antena, entre em contato com:Sales@ziwincctv.com
