Como os anéis deslizantes aprimoram as unidades de inclinação pan para integração de radar

Introdução

Os sistemas de radar modernos exigem rotação contínua de 360 °, transmissão de dados em tempo real e confiabilidade absoluta em condições externas adversas. Para integradores de sistema que trabalham em vigilância costeira, defesa de fronteira e aplicações de radar marítimo, um dos principais desafios está em manter a transmissão ininterrupta de energia e sinal enquanto o sensor de radar gira indefinidamente. É exatamente aqui que os anéis coletores se tornam essenciais-o componente oculto que transforma uma unidade de inclinação de pan comum (PTU) em uma plataforma de radar de rotação contínua verdadeiramente inteligente.

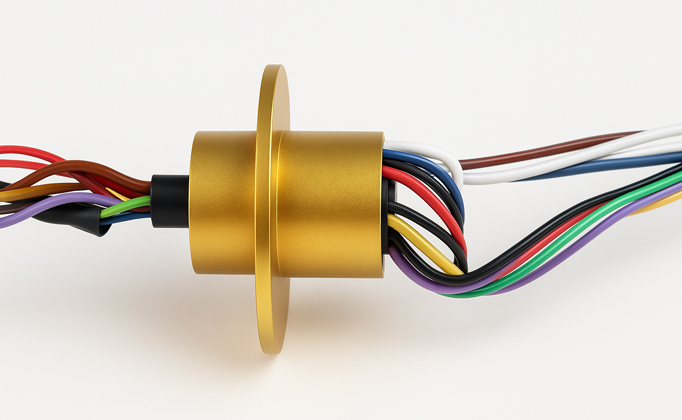

O que é um anel deslizante e por que é importante

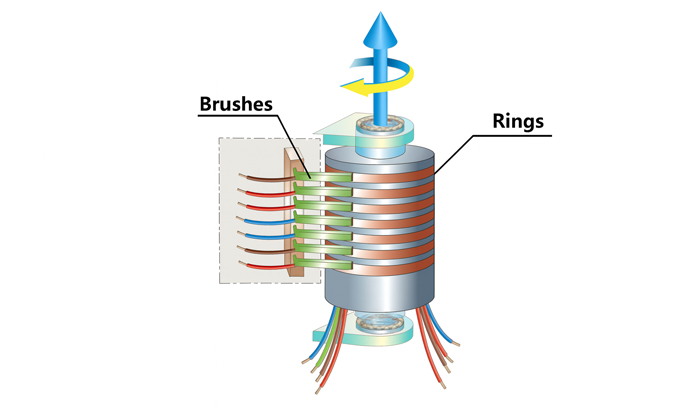

Um anel deslizante é um dispositivo eletromecânico que permite a transferência de energia, sinais de controle e dados entre peças estacionárias e rotativas. Dentro de umUnidade de inclinação pan, Ele fica entre a base rotativa e o alojamento fixo, permitindo que a cabeça gire livremente sem torcer ou danificar os cabos internos.

Sem um anel deslizante, um PTU só pode girar dentro de ± 180 °. Com um anel deslizante, ele pode girar 360 ° continuamente-um recurso vital para sistemas de radar que precisam de cobertura de varredura constante.

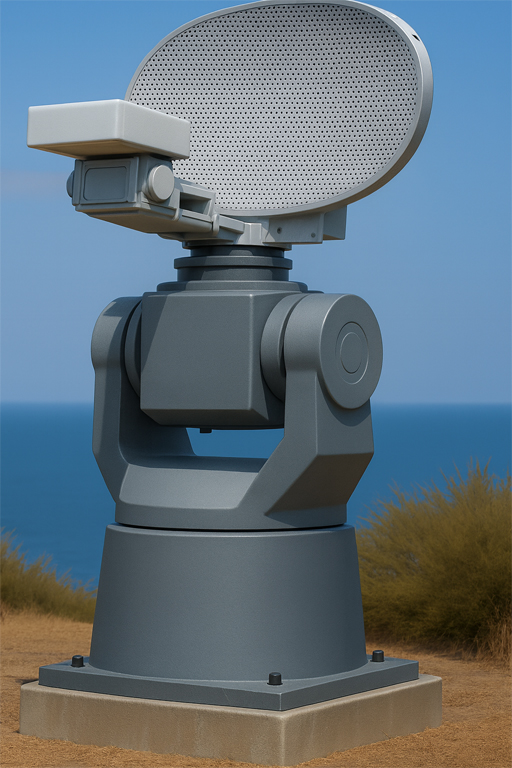

O papel dos anéis deslizantes nas unidades de inclinação do radar Pan

Em aplicações de radar, o PTU geralmente carrega transceptores de radar de alta frequência, antenas, módulos de transmissão de dados e amplificadores. Esses dispositivos exigem energia DC estável, Ethernet, barramento CAN ou até mesmo linhas de sinal de RF para passar pela junta rotativa. Um anel deslizante de alta qualidade garante potência estável, transferência de sinal de baixa perda e confiabilidade a longo prazo.

Benefícios da integração do anel deslizante

Aplicações do mundo real

• Vigilância costeira e portuária-Médio Oriente

• Controlo das Fronteiras-Europa

• Monitoramento de Oleodutos-Ásia

• Sistemas de rastreamento e antena UAV-Global

Escolhendo o anel deslizante certo para o seu radar PTU

Ao selecionar um PTU para integração de radar, os principais parâmetros do anel deslizante incluem:

• Capacidade de potência (W ou A)

• Número de canais para linhas de sinal, controle e energia

• Tipo de sinal-Ethernet, RS485, CAN, RF, etc.

• Classificação IP-IP66 ou superior para uso ao ar livre

• Faixa de temperatura operacional-de-45 ° C a 60 ° C para condições extremas

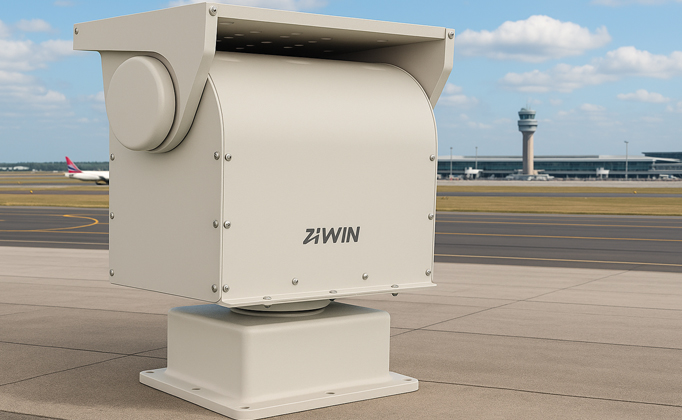

Capacidade de anel deslizante de 120 kg da unidade de inclinação de 120 kg da ZIWIN

A ZIWIN Technology projeta e fabrica unidades de inclinação pan para serviços pesados capazes de suportar cargas úteis de até 120 kg, especialmente construídas para sistemas de radar, antena e eletro-ópticos operando em ambientes externos hostis.

Para atender às demandas de sistemas de radar de alta potência e aplicativos de vigilância de longo alcance, o ZIWIN integra conjuntos de anéis coletores de alta corrente personalizados que podem lidar com a transmissão de energia e sinal com confiabilidade excepcional.

O anel deslizante dentro do PTU de 120 kg da ZIWIN suporta uma entrega de potência máxima de até 3 kW para o equipamento montado na parte superior, proporcionando operação estável para dispositivos de uso intensivo de energia, como:

• Transceptores de radar de alta potência

• Emissores de laser de longo alcance

• Cargas úteis térmicas e ópticas com sensor duplo

• Sistemas móveis de vigilância terrestre ou marítima

Cada anel deslizante de alta corrente é projetado com:

• Interfaces de contato ouro para ouro para baixa resistência e ruído mínimo

• Dissipação de calor otimizada para garantir operação contínua 24/7

• Configurações de canal personalizáveis combinando linhas de energia, Ethernet, controle e dados

Este projeto torna o PTU de 120 kg da ZIWIN uma das soluções mais capazes do mercado-alcançando o equilíbrio perfeito entre precisão mecânica e eficiência elétrica, e flexibilidade de integração para aplicações avançadas de radar e defesa.

FAQ

• P: Por que um anel deslizante é essencial para PTUs de radar?

A: Porque as antenas de radar exigem rotação contínua. Um anel deslizante evita a torção do cabo e garante energia ininterrupta e transmissão de sinal.

• P: Qual é a diferença entre um PTU padrão e um PTU de anel deslizante?

A: Um PTU padrão gira dentro de ± 180 °, enquanto um PTU de anel deslizante suporta rotação infinita de 360 °.

• Q: Os anéis deslizantes podem lidar com dados de alta velocidade?

R: Sim, os modernos anéis deslizantes suportam canais Gigabit Ethernet, CAN ou RF com perda mínima de sinal.

• P: ZIWIN PTUs são adequados para ambientes marítimos e desérticos?

R: Com certeza. ZIWIN PTUs apresentam proteção IP66, carcaça resistente à corrosão e design de temperatura ampla (-45 ° C a 60 ° C).

Conclusão

Os anéis deslizantes podem ser invisíveis, mas são o principal facilitador do desempenho do radar 360 °. Ao integrar a tecnologia avançada de anel deslizante, as unidades de inclinação de pan de serviço pesado ZIWIN fornecem potência estável, transferência de dados contínua e confiabilidade de longo prazo-garantindo que os sistemas de radar permaneçam online e precisos, e operacional nos ambientes mais difíceis.

Entre em contato com a tecnologia ZIWIN para saber mais sobre plataformas pan-tilt personalizadas para integração de radar, antena e eletro-óptica. Sales@ziwincctv.com
