Escolhendo o posicionador certo para antenas e sistemas de radar

Antenas e sistemas de radar são inerentemente direcionais. Seu desempenho depende não apenas da qualidade do sensor, mas também da precisão e confiabilidade com que eles são orientados no espaço.

Ao projetar esses sistemas, uma decisão importante é selecionar a plataforma de posicionamento correta. Embora os posicionadores de inclinação pan sejam amplamente conhecidos, muitas aplicações de antena e radar não requerem movimento completo de dois eixos. Nesses casos, um posicionador rotativo horizontal, também conhecido como posicionador de azimute, geralmente fornece uma solução mais eficiente e robusta.

Este artigo, fornecido porZiwin, Explica como escolher o posicionador certo para sistemas de antena e radar, e quando uma solução horizontal de eixo único é a melhor escolha.

Por que o controle direcional é importante em sistemas de antena e radar

Ambas as antenas e radares dependem de uma orientação precisa para funcionar corretamente.

* As antenas devem ser alinhadas para estabelecer e manter links de comunicação direcional.

* Os radares devem escanear áreas definidas para detectar, rastrear e monitorar alvos.

Na maioria dos sistemas, a direção horizontal (azimute) é a variável primária. O alinhamento vertical é frequentemente fixo, predefinido mecanicamente ou manuseado pelo próprio projeto do sensor. Como resultado, controlar o azimute com precisão é geralmente mais importante do que fornecer flexibilidade de inclinação total.

O que é um posicionador de antena?

Um posicionador de antena é uma plataforma mecânica usada para orientar uma antena em direção a uma direção desejada.

Em muitos sistemas de comunicação e detecção, os posicionadores de antena são usados para:

* Antenas de ponto para locais específicos

* Verificar através de setores definidos

* Procure e bloqueie os sinais

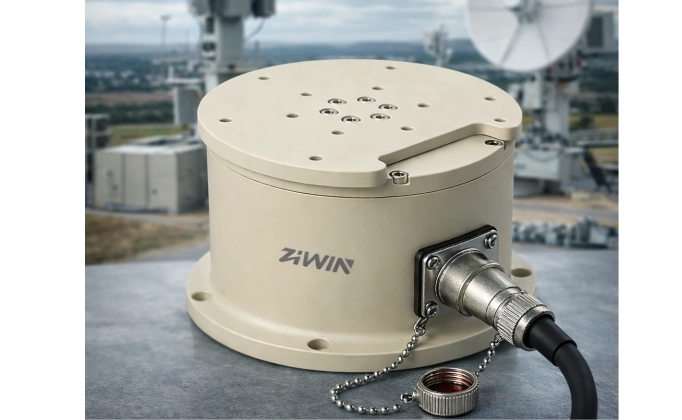

Quando o movimento da antena é limitado à rotação horizontal, um posicionador rotativo horizontal serve como um posicionador de antena compacto e confiável, oferecendo controle de azimute preciso com complexidade mínima do sistema.

Usando um Posicionador Rotativo Horizontal para Antenas

Posicionadores rotativos horizontais são amplamente utilizados em aplicações de antenas onde o controle de azimute é o principal requisito.

Casos de uso de antena típicos incluem:

* Antenas de comunicação direcional

* Antenas de radar

* Antenas de monitoramento RF e análise de espectro

Nestes sistemas, uma plataforma rotativa horizontal permite:

* Alinhamento de azimute preciso

* Padrões de digitalização repetíveis

* Operação estável a longo prazo sob carga

Ao eliminar o movimento vertical desnecessário, o sistema se torna mais fácil de integrar, controlar e manter.

O que é um posicionador de radar?

Um posicionador de radar é usado para orientar sensores de radar para fins de varredura e rastreamento. Dependendo da aplicação, os sistemas de radar podem exigir movimento de múltiplos eixos ou de eixo único.

Muitos sistemas de radar dependem de varredura horizontal para monitorar as áreas circundantes. Para essas aplicações, um posicionador rotativo horizontal fornece uma maneira eficiente de girar o sensor de radar em uma faixa completa de 360 ° ou dentro de setores predefinidos.

Usando um Posicionador Rotativo Horizontal para Sistemas de Radar

Em sistemas baseados em radar, posicionadores rotativos horizontais são comumente usados para:

* Vigilância do perímetro

* Monitoramento costeiro e marítimo

* Detecção anti-drone

* Proteção de infraestrutura crítica

Montados em uma plataforma rotativa horizontal, os sistemas de radar podem:

* Perfom varredura contínua de azimute

* Acompanhe alvos em áreas amplas

* Manter orientação consistente e repetibilidade

Como os módulos de radar costumam ser relativamente pesados, as plataformas de eixo único também oferecem vantagens em termos de capacidade de carga e estabilidade mecânica.

Quando é necessário um posicionador Pan Tilt para antenas ou radares?

Enquanto os posicionadores rotativos horizontais são suficientes para muitas aplicações, há casos em que umPosicionador de inclinação panÉ necessário.

Posicionadores de inclinação pan são normalmente necessários quando:

* Os alvos se movem significativamente em elevação, bem como azimute

* A digitalização vertical é essencial para o desempenho do sistema

* O sistema deve rastrear objetos aéreos ou elevados no espaço tridimensional

Os exemplos incluem sistemas de rastreamento avançados implantados em terrenos montanhosos ou aplicações que requerem ajuste contínuo do ângulo vertical.

Fatores-chave a serem considerados ao selecionar um posicionador

Ao escolher um posicionador para sistemas de antena ou radar, é importante considerar os seguintes fatores:

* Requisitos de movimento: apenas azimute ou elevação de azimute

* Peso da carga útil: incluindo antenas, radares, suportes e cabos

* Precisão de posicionamento: precisão de apontar necessária e repetibilidade

* Integração do sistema: interfaces de controle e protocolos de comunicação

* Condições ambientais: vento, temperatura e exposição ao ar livre

Avaliar esses fatores no início do processo de design ajuda a garantir que o posicionador selecionado corresponda às necessidades operacionais reais.

Conclusão

Selecionar o posicionador certo é uma etapa crítica no projeto de sistemas confiáveis de antena e radar.

Para aplicações em que o controle de azimute é o principal requisito, um posicionador rotativo horizontal oferece uma solução compacta, estável e eficiente. Ele simplifica o design do sistema enquanto fornece a precisão necessária para comunicação direcional, digitalização e detecção.

Os posicionadores de inclinação pan permanecem essenciais para aplicações que requerem movimento tridimensional total, mas em muitos sistemas de antena e radar, as plataformas horizontais de eixo único fornecem o equilíbrio ideal entre desempenho e complexidade.
