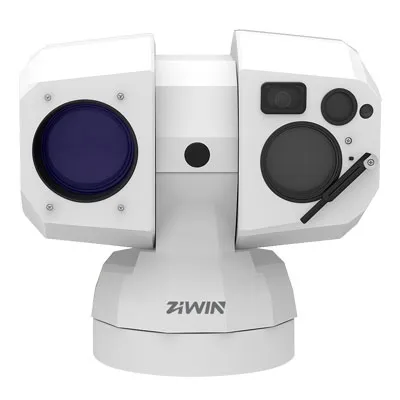

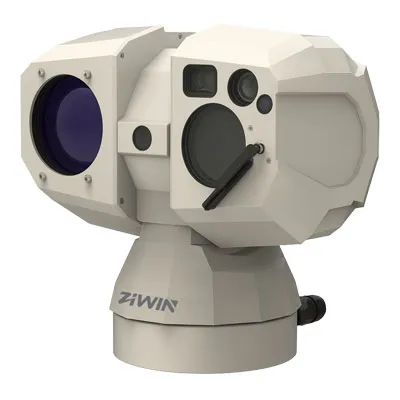

Características da câmera ZN-DHY série 5-em-1 multi-espectro EO/IR PTZ
Câmera visível, câmera térmica, telêmetro, iluminação a laser e câmera grande angular, motor de torque de acionamento direto 5 em 1 para alta precisão e rotação rápida
● Full HD 8 MP 3840x2160 @ 30fps imagens em tempo real
● 10-550mm, zoom óptico 55X
● Imagem térmica 640x512, sensibilidade NETD ≤ 35mK @ F1.0,300K
● Laser de 3km variando, comprimento de onda de 1535nm
● Iluminação laser 500m
● Estabilização horizontal e vertical, ajuste dinâmico para compensar a vibração externa da unidade pan-tilt e garantir a estabilidade da qualidade da imagem
● AI-AF aprendizado profundo, com foco em velocidade mais rápida e foco mais estável
● Suporte de compensação de luz de fundo, obturador eletrônico automático e outras funções para se adaptar a diferentes ambientes de monitoramento
● Suporte 3DNR, forte supressão de luz, remoção de ondas de calor
● Suporta armazenamento Max.512G Micro SD
● Suporta acesso ONVIF
● Suporte humano, veículo não motorizado, veículo motorizado, barco e algoritmo de detecção de pássaros
| Modelo | Série ZN-DHY | ||||||
| Câmera térmica | |||||||
| Sensor de imagem | Detector de infravermelho sem resfriamento de óxido de vanádio | ||||||
| Pixels eficazes | 640x512 | ||||||
| Passo do pixel | 12µm | ||||||
| NETD | ≤ 35 mK @ F1.0, 300K | ||||||
| Faixa espectral | 8 a 14 µm | ||||||
| Tipo de lente | Lente fixa ou Zoom | ||||||
| Comprimento focal | 50mm | 75mm | 100mm | 25-75mm | 15-100mm | ||
| Zoom digital | 2X, 4X, 8X | ||||||
| Abertura | F1.0 | 25mm(F0.9) ~ 75mm(F1.1) | 15mm(F0.85) ~ 100mm(F1.25) | ||||
| FOV (H x V) | 8.8 ° x7.0 ° | 5,9 ° x4.7 ° | 4.4 ° X3.5 ° | 17,5 ° X14.0 ° ~ 5,9 ° X4.7 ° | 28,7 ° X 23,1 ° ~ 4,4 ° X 3,5 ° | ||
| Faixa de foco | 3m ~ ∞ | 5m ~ ∞ | 10m ~ ∞ | 5m ~ ∞(25mm) 10m ~ ∞(75mm) | 5m ~ ∞(15mm) 10m ~ ∞(100mm) | ||
| Configuração de imagem | Brilho, contraste e gama são ajustáveis através do cliente ou navegador | ||||||
| Configuração pseudo-cor | 10 modos disponíveis, branco quente/preto quente/dourado outono/arco-íris/ferro vermelho, etc. | ||||||
| Melhoria da imagem | Suporta ajuste de nível 0-255 | ||||||
| Correção de pixel ruim | Suporte | ||||||
| Redução de ruído de imagem | Suporte | ||||||
| Imagem Flip | 180 °, espelho | ||||||
| Estabilização de imagem | Anti-shake eletrônico, ajuste de nível 1-3 | ||||||
| Câmera visível | |||||||
| Tipo de sensor | CMOS de varredura progressiva de 1/2.8" | 1/1.8 "CMOS de varredura progressiva | 1/1.25 "CMOS de varredura progressiva | ||||
| Resolução | 1920x1080 @ 25/30fps 60fps (opcional) | 2688x1520 @ 25/30fps 60fps (opcional) | 3840 × 2160 @ 25/30fps 60fps (opcional) | ||||
| Min. Iluminação | Cor: 0,0005 Lux; B/W: 0,0001Lux | ||||||
| Velocidade do obturador | 1/25s a 1/100,000s; Suporte de obturador atrasado | ||||||
| Comprimento focal | 7 ~ 322mm | 6,6 ~ 264mm | 10 ~ 550mm | ||||
| Abertura | F1.8 ~ F6.5 | F1.61 ~ F5.19 | F1.5 ~ F5.5 | ||||
| H:42-1 ° (wide-tele) | H:59, 20-1, 93 ° (wide-tele) | H:58, 40-1, 20 ° (wide-tele) | |||||
| V: 24-0,6 ° (wide-tele) | V:34, 82-1, 14 ° (wide-tele) | V:34.90-0.70 ° (wide-tele) | |||||
| D:47, 7-1, 26 ° (wide-tele) | D: 68,68-2,24 ° (wide-tele) | D:65.10-1.40 ° (wide-tele) | |||||
| Configurações de imagem | Saturação, brilho, contraste e nitidez podem ser ajustados através do lado do cliente ou navegador | ||||||
| BLC,HLC,WDR | Suporte | ||||||
| 3DNR | Suporte | ||||||
| Defog | E-Defog | ||||||
| Dia/Noite Interruptor | Automático, manual, cronometragem, gatilho de alarme | ||||||
| Sobreposição de imagem | Suporte BMP 24-bit sobreposição de imagem, área personalizável | ||||||
| Região de interesse | Suporte três fluxos e quatro áreas fixas | ||||||
| Obturador lento eletrônico | X2 ~ X24 | ||||||
| Correção de distorção | Suporte, ajuste de nível 0-100 | ||||||
| Estabilização de imagem | Anti-shake eletrônico, ajuste de nível 1-3 | ||||||
| Iluminação | |||||||
| Distância de iluminação | ≥ 500m | ||||||
| Comprimento de onda | 850nm ± 10nm (940nm opcional) | ||||||
| O ângulo da luz | Zoom eletricamente sincronizado | ||||||
| Ângulo distante 2 °: distância efetiva> 500m, diâmetro do ponto <36m | |||||||
| Ângulo próximo 70 °: distância efetiva> 40m | |||||||
| Hora de alterar a proporção | ≤ 3 segundos (longe para perto) | ||||||
| Rangefinder | |||||||
| Comprimento de onda | 1535nm | ||||||
| Alcance | 15m ~ 3000m | ||||||
| Precisão | ± 1m | ||||||
| Resolução | 0,1 m | ||||||
| Frequência | 1Hz | ||||||
| Câmera grande angular | |||||||
| Tipo de sensor | 1/1.8 "CMOS de varredura progressiva | ||||||
| Resolução | 2688x1520 | ||||||
| Comprimento focal | 4mm | ||||||
| Campo de visão | H: 93.1 ° V:49.6 ° D:110.8 ° | ||||||
| PTZ | |||||||
| Modo de transmissão | Motor de torque de acionamento direto | ||||||
| Faixa de rotação | Pan: rotação contínua de 360 °; Inclinação: ± 90 ° | ||||||
| Faixa de velocidade | Pan: 0,09 ° ~ 120 °/s (expansível), Inclinação: 0,09 ° ~ 110 °/s (expansível) | ||||||
| Aceleração máxima | Pan: 300 °/s², Inclinação: 240 °/s² | ||||||
| Posição predefinida | 199 (bits predefinidos de usuário padrão) 255 (bits predefinidos de usuário estendido) O número de bits predefinidos pode ser aumentado para 512 de acordo com o cliente | ||||||
| Padrão de varredura | Digitalização de ponto predefinido (tempo predefinido ajustável, velocidade de digitalização predefinida ajustável), digitalização horizontal de dois pontos (velocidade de digitalização ajustável, tempo de digitalização ajustável) | ||||||
| Localize a função | Posicionamento absoluto do ângulo (velocidade de posicionamento ajustável), posicionamento 3D (velocidade de posicionamento ajustável) | ||||||
| Imagem | |||||||
| Codificação de vídeo | Codificação H.264 e H.265, M-JPEG | ||||||
| Compressão de vídeo | 32 Kbps ~ 16Mbps | ||||||
| Fluxo principal | Térmica: 25fps (1920x1080, 1280x1024, 640x512) | ||||||
| Visível: 25fps/30fps (3840x2160, 2688x1520, 1920x1080, 1280x960, 1280x720)@ 8MP | |||||||
| 25fps/30fps (2688 × 1520, 2560x1440, 1920x1080, 1280x960, 1280x720)@ 4MP | |||||||
| 25fps/30fps (1920x1080, 1280x960, 1280x720)@ 2MP | |||||||
| Sub-fluxo | Térmica: 25fps (640x512) | ||||||
| Visível: 25fps (1280 × 720, 704x576, 640x480, 352x288) @ 8MP/4MP | |||||||
| 25fps (704x576, 640x480 ,352x288) @ 2MP | |||||||
| 30fps (1280 × 720, 704x480, 640x480, 352x240) @ 8MP/4MP | |||||||
| 30fps (704x480, 640x480, 352x240) @ 2MP | |||||||
| Terceiro fluxo | Visível: 25fps (704x576, 640x480, 352x288) | ||||||
| 30fps (704x480, 640x480, 352x240) | |||||||
| Imagem na imagem | Suporta exibição de sobreposição de imagem na imagem | ||||||
| Qualidade de imagem H.265 | Perfil principal | ||||||
| Qualidade de imagem H.264 | Perfil BaseLine/Perfil Principal/Perfil Alto | ||||||
| Codificação de áudio | G.711a/G.711u/G.722.1/G.726/MP2L2/AAC/PCM | ||||||
| Taxa de bits de áudio | 64Kbps(G.711)/16Kbps(G.722.1)/16Kbps(G.726)/32-192Kbps(MP2L2)/16-64Kbps(AAC) | ||||||
| Rede | |||||||
| Protocolos de rede | TCP/IP,ICMP,HTTP,HTTPS,FTP,DHCP,DNS,RTP,RTSP,RTCP,NTP,SMTP,SNMP,IPv6 | ||||||
| Armazenamento a bordo | Suporta cartão Micro SD/SDHC /SDXC (512G) | ||||||
| Protocolos de Interface | ONVIF (PERFIL S, PERFIL G), GB28181-2016 | ||||||
| Função inteligente | |||||||
| Eventos gerais | Detecção móvel, bloqueio de vídeo, disco cheio, acesso ilegal | ||||||
| Inteligência inteligente | Intrusão de área, detecção de limites, saída da área, detecção errante, coleta de pessoal, movimento rápido, detecção de item esquerdo, anomalia de áudio | ||||||
| Detecção inteligente | Detecção de humanóides, detecção de veículos não motorizados, detecção de veículos motorizados, detecção de barcos, detecção de pássaros voadores | ||||||
| Geral | |||||||
| Fonte de alimentação | DC24V ± 20% | ||||||
| Proteção do poder | TVS 8000V proteção contra raios, proteção contra surtos, onda anti-súbita, em linha com GB/T17626.5 nível 4 padrão | ||||||
| Proteção de entrada | IP66 | ||||||
| Temperatura de trabalho | -40 °C ~ 65, umidade inferior a 90% (sem condensação) | ||||||

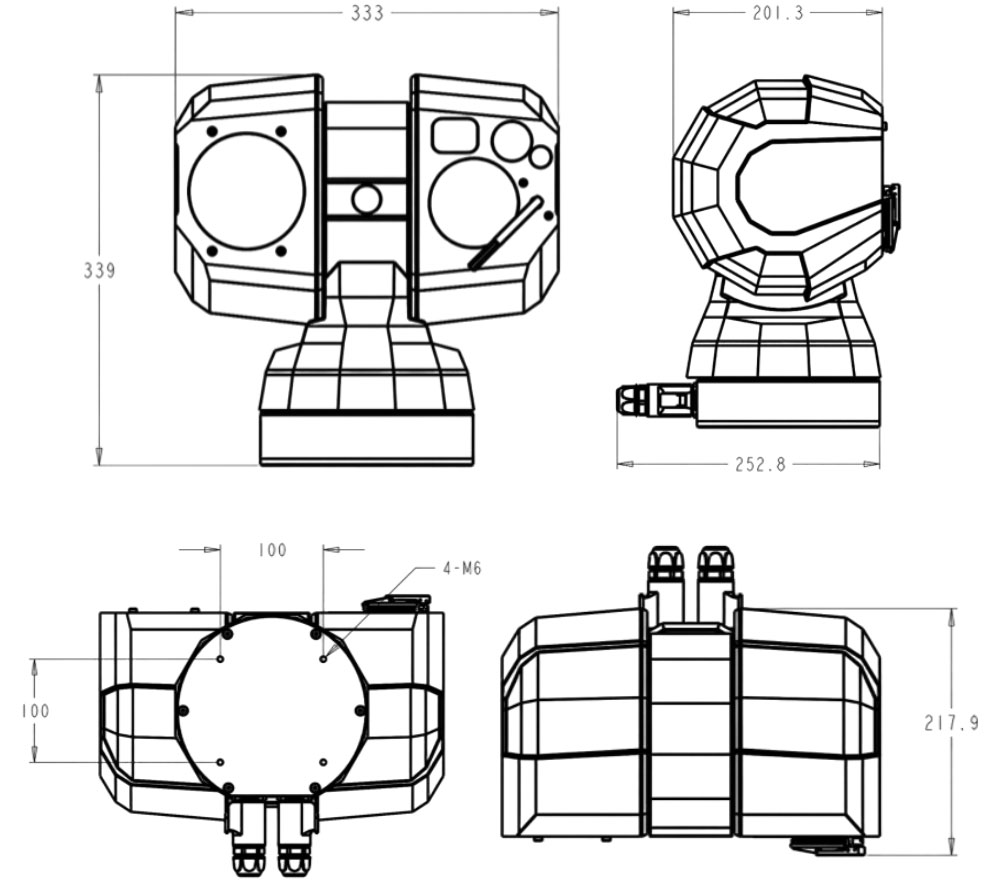

| Tamanho (WxHxD) | 333mm x 339mm x 252,8mm | ||||||
| Peso | Configuração dependente, ≤ 12.5 KG | ||||||
| Informações sobre pedidos | |||||||
| Modelo | Descrição | ||||||
| ZN-DHY-M01AXXXXX | Térmico: 50mm | Visível: 6,6 ~ 264mm, 1/1,8” | |||||
| ZN-DHY-M10AXXXXX | Térmico: 75mm | Visível: 7 ~ 322mm, 1/2.8” | |||||
| ZN-DHY-M22AXXXXX | Térmico: 100mm | Visível: 10 ~ 550mm, 1/1.25” | |||||
| ZN-DHY-M30AXXXXX | Térmico: 25-75mm | Visível: 7 ~ 322mm, 1/2.8” | |||||
| ZN-DHY-M32AXXXXX | Térmico: 15-100mm | Visível: 10 ~ 550mm, 1/1.25” | |||||
| Configurações opcionais | Câmera grande angular; Rangefinder; Giroscópio; GPS; Bússola digital; etc. | ||||||
| DRI | |||||||
| Lente | Veículo (4m x 1.4m) | Humano (1,8 m x 0,5 m) | |||||
| Detecção | Reconhecimento | Identificação | Detecção | Reconhecimento | Identificação | ||
| 50mm | 6500m | 1700m | 850m | 2600m | 660m | 330m | |
| 75mm | 10200m | 2500m | 1280m | 3900m | 980m | 490m | |
| 100mm | 13600m | 3400m | 1700m | 5200m | 1300m | 650m | |
| 1. Opções como câmera grande angular, telêmetro a laser, giroscópio, GPS, bússola digital, etc., são configuradas separadamente, consulte o especialista para obter informações detalhadas. Outros modelos podem ser configurados, consulte especialistas para obter informações detalhadas. | |||||||
| 2. Esta tabela é apenas para referência e o desempenho pode variar de acordo com diferentes ambientes. As distâncias ideais de detecção, reconhecimento e identificação humana são calculadas de acordo com os critérios de Johnson. | |||||||
| Faixa de detecção: Para distinguir um objeto do plano de fundo, o objeto deve ser coberto por 1,5 ou mais pixels. | |||||||
| Faixa de reconhecimento: Para classificar o objeto (animais, humanos, veículo etc.), o objeto deve ser coberto por 6 ou mais pixels. | |||||||
| Faixa de Identificação: Para identificar o objeto e descrevê-lo em detalhes, o objeto deve ser coberto por 12 ou mais pixels. | |||||||
1. q: quais tipos de aplicações é esta câmera PTZ multi-sensor 5 em 1 mais adequada para?
R: Esta câmera é ideal para segurança de perímetro de longo alcance, fronteira e vigilância costeira, aeroportos, portos, instalações de petróleo e gás, prevenção de incêndios florestais, e outras infraestruturas críticas que requerem monitoramento diurno e noturno 24 horas por dia.
2. como a câmera funciona em ambientes de vento forte ou vibração?
A estabilização do giroscópio integrado e o motor de torque de acionamento direto compensam efetivamente a vibração causada pelo vento, torres ou plataformas móveis, garantindo imagens estáveis e rastreamento preciso do alvo em condições reais ao ar livre.
3. esta câmera pode detectar e identificar alvos com precisão a longas distâncias?
Sim. A combinação de imagem visível de alto zoom, sensor térmico de baixo NETD, alcance a laser e óptica sincronizada permite a detecção, rastreamento e identificação confiáveis de pessoas, veículos, barcos, e alvos aéreos em longas distâncias.
4. como o sistema suporta vigilância noturna e condições de baixa visibilidade?
A imagem térmica detecta alvos em completa escuridão, neblina, fumaça ou chuva, enquanto a iluminação e o alcance do laser aumentam a precisão da identificação noturna, tornando o sistema eficaz em ambientes complexos e de baixa visibilidade.
5. a câmera é fácil de integrar em sistemas de segurança existentes?
A câmera suporta ONVIF e protocolos de rede padrão, permitindo integração perfeita com a maioria das plataformas VMS, sistemas de análise de IA e radar opcional ou sensores de terceiros para soluções de segurança com vários sensores.
